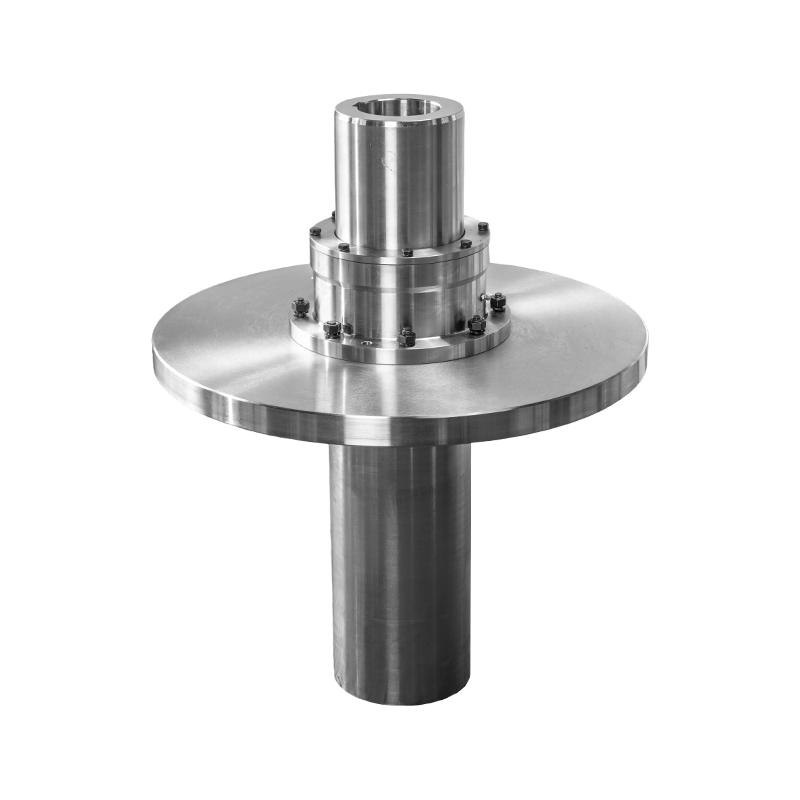

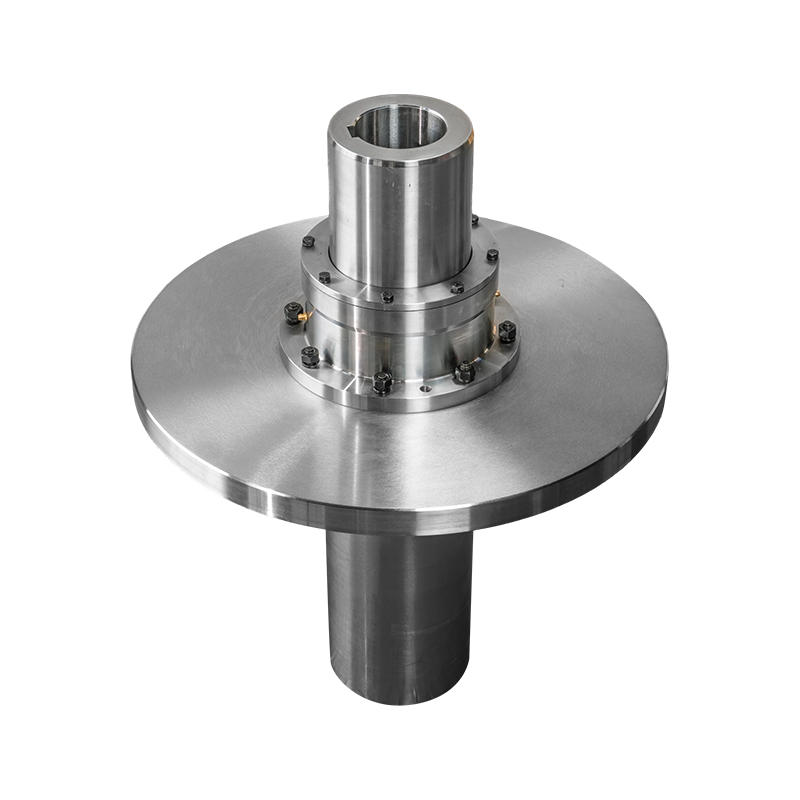

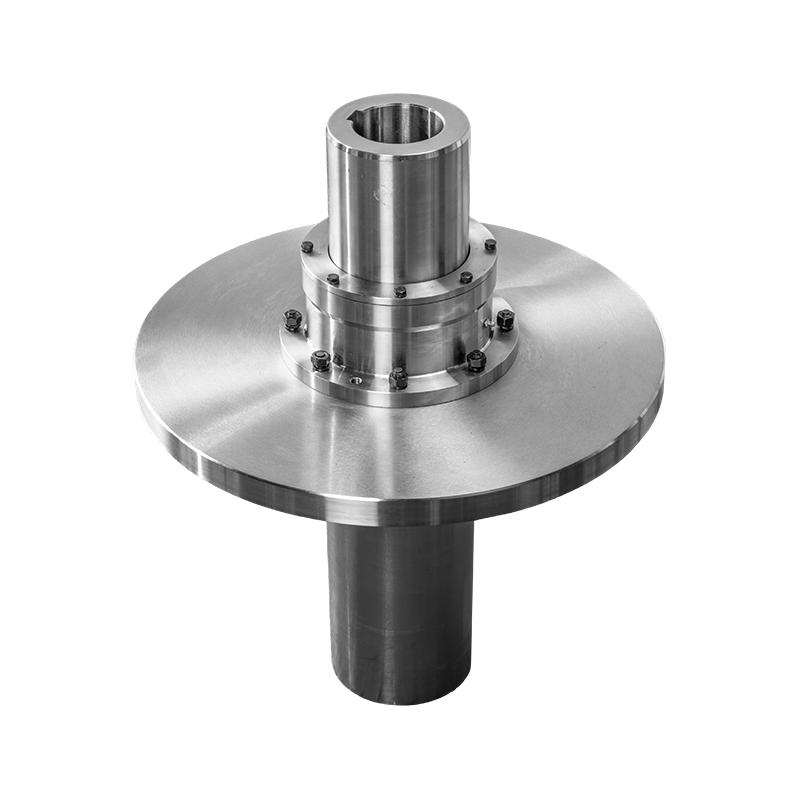

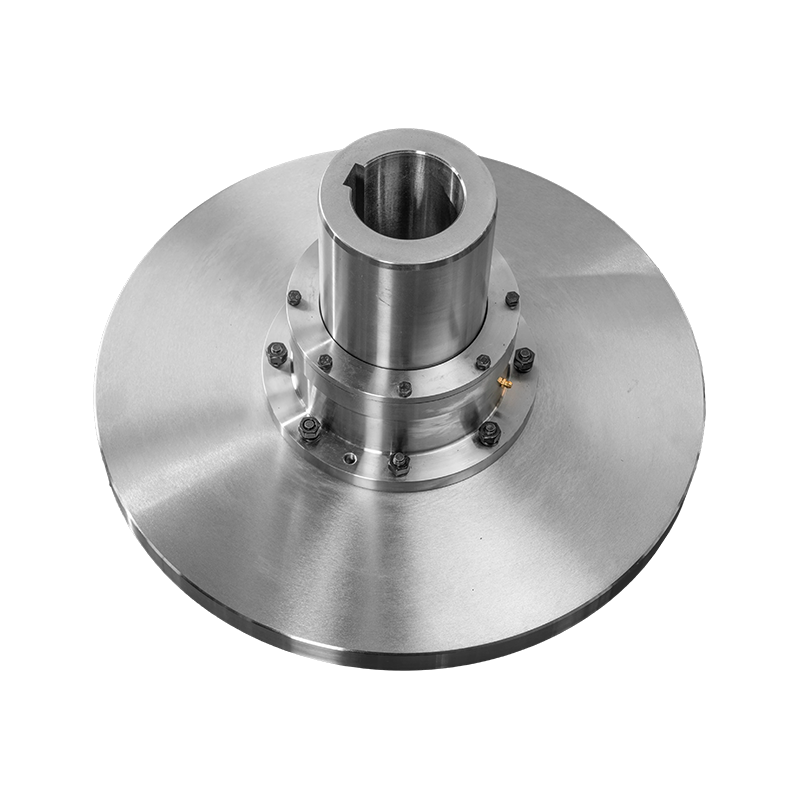

GCP Trommeltandwielkoppeling met remschijf (Q/YG 13012X-2018)

Productoverzicht: De trommeltandwielkoppeling van het GCP-type met remschijf (standaard: Q/YG 13012X-2018) vertegenwoordigt een hoge mate van integratie in de moderne krachtoverbrengingstechnologie. Het integreert heavy-duty trommeltandwieltransmissietechnologie met schijfremfunctionaliteit. Dit hybride ontwerp zorgt niet alleen voor een uiterst efficiënte krachtoverbrenging, maar biedt ook verbeterde veiligheid en nauwkeurige noodstopmogelijkheden voor complexe industriële energiesystemen.

Kernfuncties en voordelen:

1. Dubbele integratie van transmissie en remmen: Dit product realiseert zowel krachtoverbrenging als noodremfuncties binnen één enkel onderdeel. Deze geïntegreerde oplossing optimaliseert het ruimtegebruik aanzienlijk en vereenvoudigt de installatie in verschillende industriële omgevingen.

2. Superieure belasting- en koppelcapaciteit: Door gebruik te maken van de inherente voordelen van de trommeltandwielstructuur, beschikt deze serie over een extreem hoge koppeldichtheid, waardoor gemakkelijk wordt voldaan aan de strenge eisen van zware machines die onder voortdurend hoge belastingen werken.

3. Nauwkeurige bewegingsbediening: Dankzij de geïntegreerde remschijf kunnen operators de roterende beweging van de machine nauwkeurig controleren, waardoor een snelle en veilige reactie van het aandrijfsysteem wordt gegarandeerd, of het nu gaat om snelheidsaanpassingen tijdens normaal gebruik of onmiddellijk remmen in noodsituaties.

4. Hoge betrouwbaarheid onder extreme omstandigheden: De robuuste structuur en hoogwaardige materialen van de gehele machine zijn speciaal ontworpen voor zware industriële omgevingen. De duurzaamheid zorgt voor een extreem lage onderhoudsfrequentie tijdens langdurig gebruik, waardoor de uptime van het systeem en de algehele productiviteit aanzienlijk worden verbeterd.

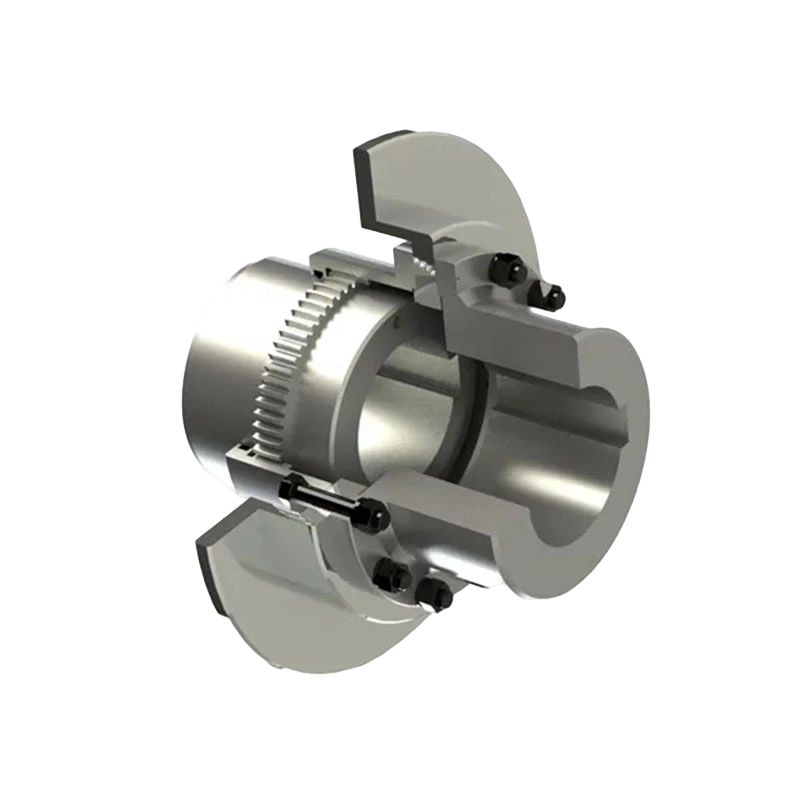

Werkingsprincipe: Onder normale bedrijfsomstandigheden brengt de koppeling het koppel efficiënt over tussen de twee assen door middel van nauwkeurige trommelvormige tandwielingrijping, waardoor een soepele krachtstroom wordt gegarandeerd. Wanneer het systeem een ​​stopcommando ontvangt of in een noodtoestand terechtkomt, grijpt de remschijf in en genereert door wrijving een krachtig remkoppel, waardoor de roterende delen snel en gecontroleerd vertragen totdat ze volledig tot stilstand komen.

Belangrijkste technische specificaties: De GCP-serie biedt verschillende modellen (GCP1 tot GCP14) om aan diverse koppelvereisten te voldoen:

1. Nominaal koppel (T _n ): Dekt een breed bereik van 800 N·m tot 180.000 N·m.

2. Toegestaan ​​toerental ([n]): Tot 4000 tpm (afhankelijk van het model).

3. Specificaties remschijven (D ₀ ): Biedt een verscheidenheid aan standaard schijfdiameters van 315 mm tot 1000 mm.

4. Asgatfitting: Ondersteunt verschillende soorten asgatverbindingen, zoals Y, J1 en Z1, en past zich aan een breed scala aan asdiameters aan.

Toepassingsscenario's voor de industrie:

1. Zware industriële machines: zoals brekers, grote mixers en extruders, die betrouwbare transmissie en noodveiligheid vereisen.

2. Materiaalbehandelingssystemen: gebruikt in transportbanden, lieren en kranen voor nauwkeurige lastcontrole.

3. Mijnbouwapparatuur: presteert uitstekend in mijnbouwtransportsystemen en graafmachines in extreme omgevingen.

4. Mariene voortstuwingssystemen: worden gebruikt om motoren en schroefassen met elkaar te verbinden, waarbij noodremfuncties zijn geïntegreerd om de operationele flexibiliteit en veiligheid te vergroten.

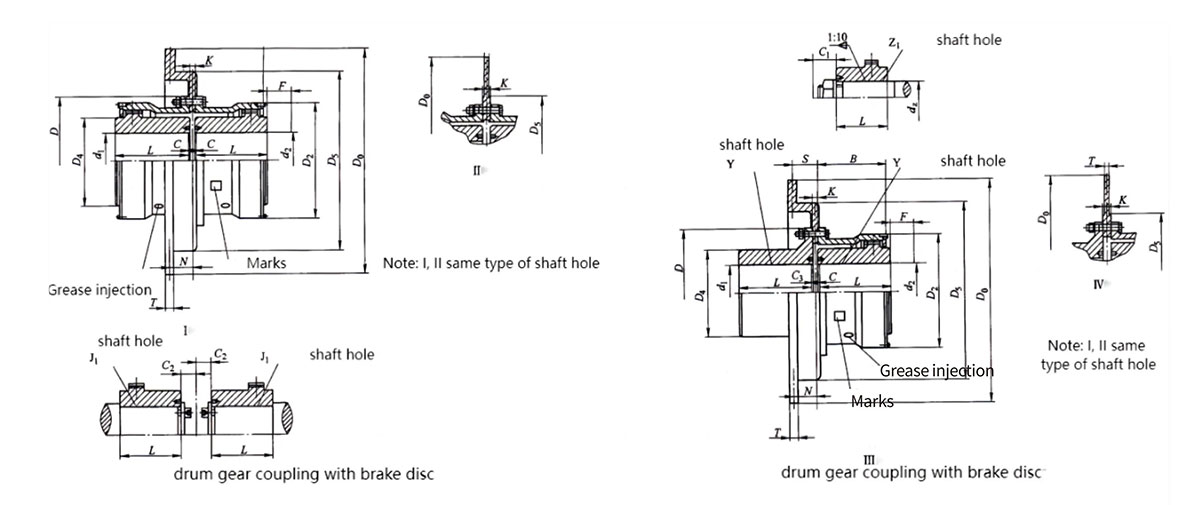

Structurele ontwerpkenmerken: Dit product heeft een remschijfstructuur van het cartridgetype en is uitgerust met een speciale olie-injectiepoort voor eenvoudig smeeronderhoud zonder demontage van het hoofdgedeelte. De dikte, offset en installatieafmetingen van de remschijf zijn allemaal zorgvuldig berekend om een ​​nauwkeurige match met verschillende modellen schijfremmen te garanderen.
