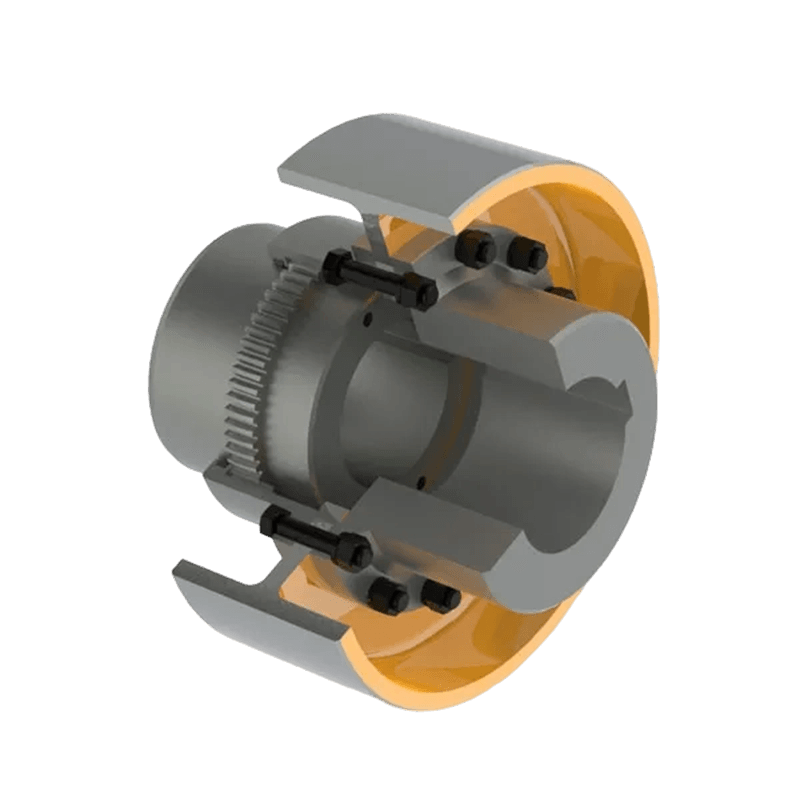

GBL Trommeltandwielkoppeling met remwiel (Q/YG 11004X-2018)

Productoverzicht:

De GBL-serie trommelkoppeling met remwiel is een gespecialiseerd mechanisch transmissieonderdeel dat is ontworpen om een efficiënte koppeloverdracht tussen roterende assen mogelijk te maken, terwijl een remwiel is geïntegreerd om extra veiligheidscontrole en remmogelijkheden te bieden. Dit product combineert de inherente betrouwbaarheid van traditionele trommelkoppelingen met remfunctionaliteit, waardoor het een ideale keuze is voor het garanderen van nauwkeurige controle en operationele veiligheid in moderne industriële machines.

Structurele ontwerp- en prestatiekenmerken:

1. Geavanceerde drumtype tandwielstructuur: De koppeling heeft een robuust en duurzaam ontwerp van het interne trommeltype, waarbij het vermogen wordt overgebracht via de nauwkeurige ingrijping van fijn bewerkte interne tandwieltanden.

2. Compensatie voor multidimensionale verkeerde uitlijning: Dit unieke ontwerp compenseert effectief hoekige, radiale (parallelle) en axiale verkeerde uitlijningen tussen verbonden assen. Door afwijkingen veroorzaakt door dergelijke verkeerde uitlijningen te absorberen, wordt de belasting op aangesloten apparatuur aanzienlijk verminderd, waardoor de levensduur van het gehele transmissiesysteem wordt verlengd.

3. Geïntegreerde remfunctionaliteit: Door een remwiel rechtstreeks in de koppelingsstructuur te integreren, maakt de unit een gecontroleerde vertraging of noodstop van de roterende assen mogelijk. Deze functie is van cruciaal belang voor toepassingen die nauwkeurige snelheidsregeling of noodremsystemen vereisen.

4. Materialen en duurzaamheid met hoge sterkte: Het product is vervaardigd uit hoogwaardig staal of gelegeerd staal en vertoont een uitzonderlijke slijtvastheid, weerstand tegen vermoeidheid en corrosie, waardoor het bestand is tegen zware werkzaamheden en zware industriële omgevingen kan doorstaan.

5. Modulair ontwerp en onderhoudsgemak: De koppeling heeft een modulaire constructie die het installatieproces vereenvoudigt. Het ontwerp geeft prioriteit aan onderhoudsgemak, waardoor snelle inspecties, vervanging van afdichtingen of reparaties van componenten mogelijk zijn om stilstand van de apparatuur tot een minimum te beperken.

Belangrijkste technische specificaties:

1. Maatbereik: De productserie biedt een uitgebreid assortiment modellen, variërend van GBL1 tot GBL14.

2. Koppelcapaciteit: Het bereik van het nominale koppel (Tn) is uitgebreid en omvat capaciteiten van 0,63 kN·m tot 125 kN·m.

3. Bedrijfssnelheid: De koppeling vertoont uitstekende stabiliteit bij hoge snelheden en ondersteunt een maximaal toelaatbare rotatiesnelheid tot 4000 tpm (afhankelijk van het specifieke model).

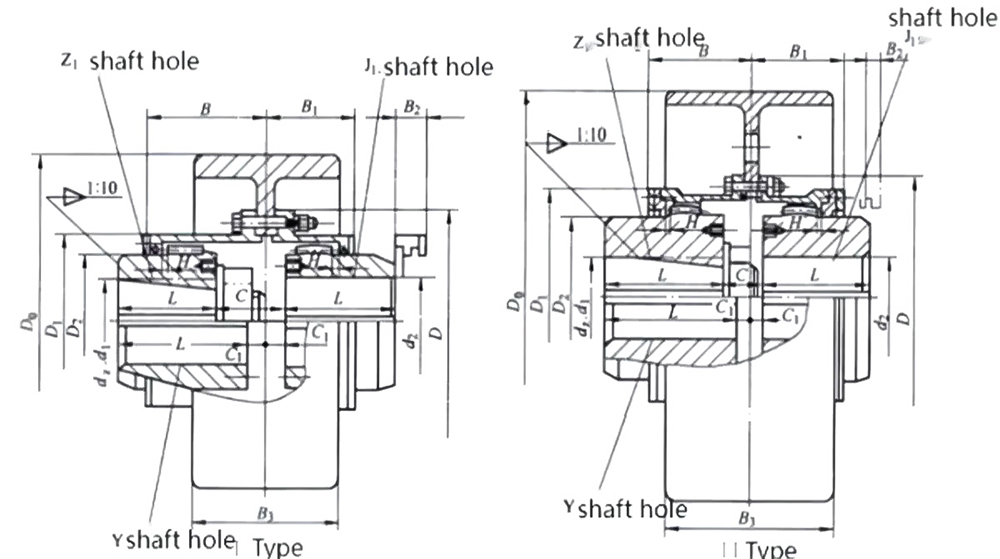

4. Aanpassingsvermogen van de boring: Ondersteunt verschillende boordiameterconfiguraties (d1, d2, dz), met een maximale boordiameter van 250 mm. Op aanvraag zijn ook conische boringen verkrijgbaar, die een maximale diameter tot 220 mm ondersteunen.

Fysieke kenmerken:

Afhankelijk van de specifieke modelspecificaties varieert het eigengewicht van het product van 7 kg tot 850 kg, waardoor het kan voldoen aan de diverse vereisten voor krachtoverbrenging van industriële apparatuur, variërend van lichte tot zware toepassingen.

Primaire toepassingsgebieden:

Deze serie koppelingen onderscheidt zich door hun robuuste koppeloverbrenging en nauwkeurige remcapaciteiten en wordt op grote schaal gebruikt in de zware machines en uitrusting van de volgende industrieën:

1. Metallurgie en mijnbouwmachines

2. Hef- en transportapparatuur

3. Haven- en hydraulische machines

4. Apparatuur voor de papierindustrie

Met zijn stevige constructie, uitzonderlijke mogelijkheden voor compensatie van verkeerde uitlijning en geavanceerde geïntegreerde remtechnologie, biedt de GBL-type trommelversnellingskoppeling met remtrommel een uitgebreide oplossing voor moderne industriële transmissiesystemen, waarbij hoge efficiëntie, veiligheid en duurzaamheid in één pakket worden gecombineerd.
