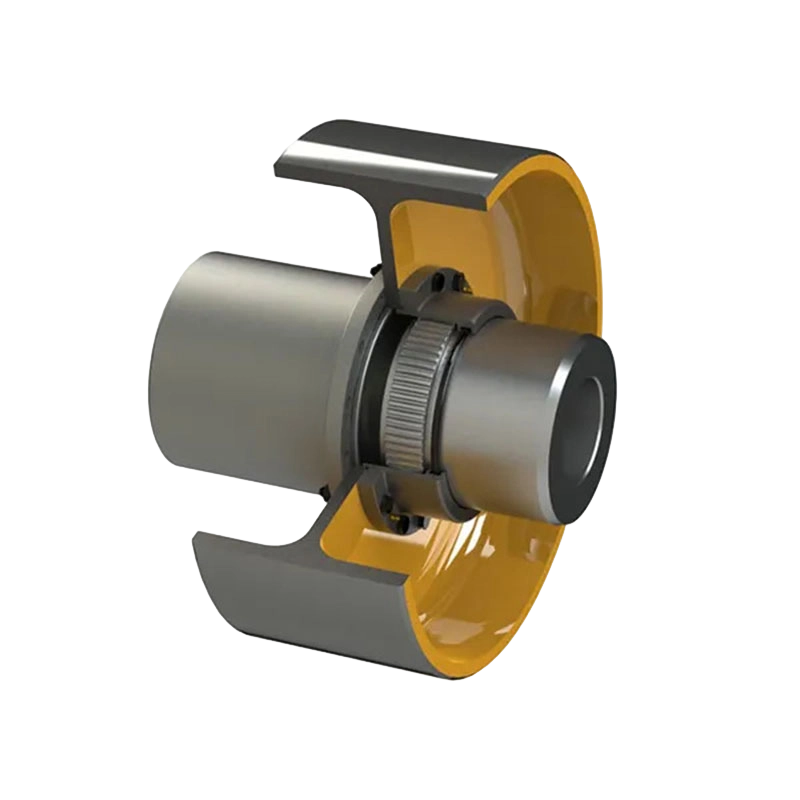

GBLZ Trommeltandwielkoppeling met remwiel (Q/YG 11005X-2018)

Productoverzicht:
De GBLZ-serie trommeltandwielkoppeling met remwiel vertegenwoordigt de voorhoede van machinebouwinnovatie, waarbij traditionele trommeltandwielkoppelingontwerpen worden gecombineerd met geavanceerde remtechnologie. Dit product is ontworpen om zowel efficiënte koppeloverbrenging als nauwkeurige remmogelijkheden te leveren in industriële toepassingen en is de ideale keuze voor omgevingen waar de eisen op het gebied van veiligheid, efficiëntie en betrouwbaarheid uitzonderlijk hoog zijn.

Belangrijkste kenmerken en voordelen:

1. Uitzonderlijke koppeloverdracht en compensatie van verkeerde uitlijning: De koppeling heeft een robuust trommeltandwielontwerp met interne tandwieltanden die een naadloze koppeloverdracht tussen de assen garanderen. Deze structuur ondersteunt niet alleen hoge koppelbelastingen, maar compenseert ook hoek-, radiale en axiale verkeerde uitlijningen, waardoor de mechanische spanning wordt verminderd en de levensduur van de apparatuur wordt verlengd.

2. Geïntegreerde precisieremfunctie: Uniek aan dit product is de directe integratie van een remwiel in het koppelmechanisme. Dit innovatieve ontwerp maakt gecontroleerd vertragen of stoppen mogelijk – of het nu gaat om geleidelijke vertragingen tijdens routinewerkzaamheden of onmiddellijke stilstand in noodsituaties – waardoor nauwkeurige snelheidscontrole wordt geboden en de veiligheid aanzienlijk wordt verbeterd.

3. Hoogwaardige materialen en duurzaamheid: Het product is vervaardigd uit hoogwaardig staal of gelegeerd staal en vertoont een uitzonderlijke duurzaamheid, corrosieweerstand en betrouwbaarheid, zelfs onder zware belasting.

4. Handige installatie en onderhoud: Dankzij het modulaire en gebruiksvriendelijke ontwerp integreert de koppeling naadloos in bestaande systemen. Het onderhoudsproces is eenvoudig en vereist minimale stilstand voor inspectie, reparatie of vervanging, waardoor de algehele productiviteit wordt geoptimaliseerd.

Belangrijkste technische parameters:
Volgens de technische documentatie en gegevensbladen omvat deze serie verschillende modellen, variërend van GBLZ1 tot GBLZ14. Belangrijke parameters zijn onder meer:

Nominaal koppel (Tn): Variërend van 0,63 kN·m (GBLZ1) tot 125 kN·m (GBLZ14).
Toegestane snelheid ([n]): Tot 4000 tpm (GBLZ1), waarbij grotere modellen, zoals de GBLZ14, een vermogen hebben van 950 tpm.
Boringdiameter (d1, d2, dZ): Ondersteunt een breed scala aan maten, met een maximale taps toelopende boringdiameter tot 220 mm.
Diameter remwiel (D₀): Standaardmaten zijn 160 mm, 200 mm, 250 mm, 315 mm, 400 mm, 500 mm, 630 mm, 710 mm en 800 mm.
Massa en traagheidsmoment van remwiel: Een remwiel van 160 mm heeft bijvoorbeeld een massa van 2,83 kg, terwijl een remwiel van 800 mm een ​​massa van 203 kg bereikt.

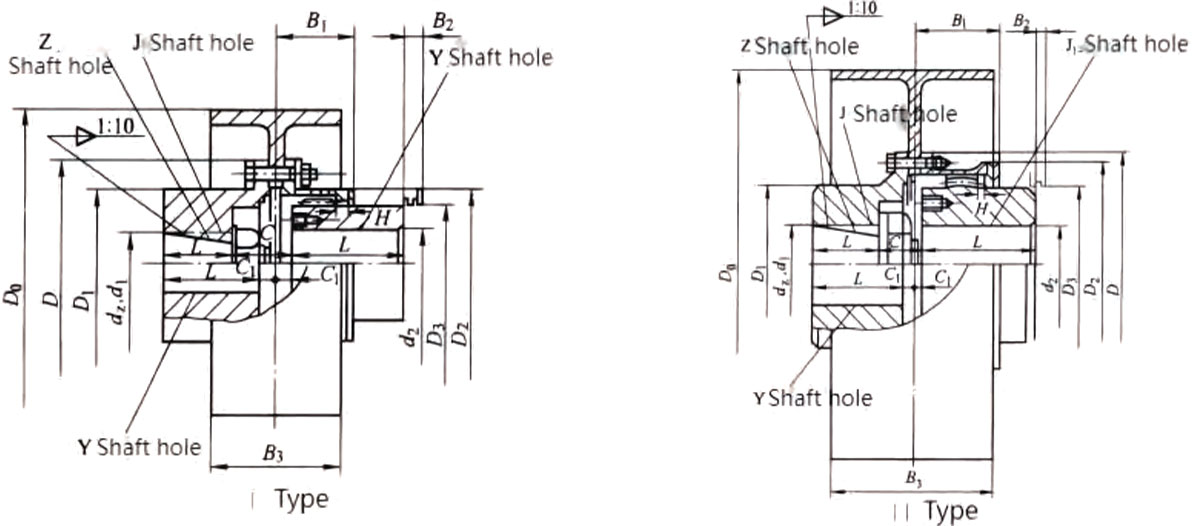

Structurele typen:
Dit product is verkrijgbaar in twee primaire structurele typen (Type I en Type II) om aan verschillende installatievereisten te voldoen. In het ontwerp is maat B₂ specifiek aangegeven als de vrije ruimte die nodig is voor het vervangen van afdichtingen.

Toepassingsindustrieën:
De GBLZ-type koppeling, vervaardigd door MCC Heavy Industry Technology (Zhenjiang) Co., Ltd., wordt veel gebruikt in de volgende industrieën:
- Metallurgische uitrusting en mijnbouwmachines
- Hijs- en havenapparatuur
- Waterbehandelingsapparatuur en machines voor het maken van papier
