Hoe de hardheid van dunne genitreerde lagen te meten: waarom UCI ultrasone hardheidstesters de industriestandaard zijn

Nitreren is een gangbaar oppervlakteversterkingsproces bij de productie van machines, precisiematrijzen en het bewerken van componenten. Het wordt ook veel gebruikt op onderdelen voor krachtoverbrenging, zoals tandwielen, assen en flexibele askoppelingen . Het proces vormt een dunne, dichte, ultraharde genitreerde laag op het werkstukoppervlak, waardoor de slijtvastheid, vermoeidheidsweerstand en corrosieweerstand worden verbeterd.

De genitreerde laag is dun en hard. De typische dikte is slechts 0,1-0,5 mm en de oppervlaktehardheid kan hoger zijn dan 1000 HV. Het meten van de hardheid van zo'n dunne laag en het nauwkeurig controleren van de nitreringkwaliteit is lange tijd een kernuitdaging geweest in de warmtebehandelingsindustrie. Traditionele testapparatuur is gevoelig voor vervormde gegevens en kan werkstukken beschadigen. Testen van genitreerde onderdelen met een UCI ultrasone hardheidsmeter is daarom de standaardoplossing geworden. Het wordt veel gebruikt voor niet-destructieve hardheidstests van afgewerkte genitreerde producten en voor hardheidstests ter plaatse bij kwaliteitscontrole.

I. Kernpijnpunten bij traditionele hardheidstesten voor genitreerde onderdelen

1. Te diepe inkepingen, die de genitreerde laag binnendringen en de gegevens vervormen

Conventionele Rockwell- en benchtop-Vickers-testers oefenen hoge belastingen uit en laten diepe inkepingen achter. Ze ponsen gemakkelijk door de dunne, uitgeharde laag in het basismateriaal. De waarde is dan een gemengde hardheid van de genitreerde laag en het substraat, die niet de werkelijke hardheid van het genitreerde oppervlak weerspiegelt. Dit leidt tot verkeerde inschattingen van het proces en onjuiste inspectieresultaten, en het voldoet niet aan de inspectienormen voor precisie-nitreerde onderdelen.

2. Destructieve tests die voltooide werkstukken niet kunnen beschermen

Genitreerde onderdelen zijn meestal nabewerkte producten met strenge eisen voor oppervlakteafwerking en integriteit. Traditionele hardheidstesten zijn semi-destructief of destructief en laten zichtbare inkepingen achter. Dit kan het uiterlijk en de prestaties van het onderdeel en precisiecomponenten zoals versnelling koppeling tandflanken, pennen en astappen kunnen zelfs worden gesloopt. Hierdoor is uitsluitend steekproefsgewijs onderzoek mogelijk. 100% batchinspectie van eindproducten is niet mogelijk, waardoor er een groot gat in de kwaliteitscontrole ontstaat.

3. Beperkte toepasbaarheid: complexe en onregelmatige werkstukken kunnen niet op locatie worden getest

Tafelhardheidstesters zijn omvangrijk en vereisen dat monsters naar een laboratorium worden gebracht. Grote mallen, lange schachten en zwaar metalen flexibele koppeling componenten kunnen niet als geheel worden getest. Leeb-testers worden sterk beïnvloed door de dikte van het werkstuk, de oppervlaktekromming en de oppervlakteruwheid, waardoor hun gegevens fluctueren en de herhaalbaarheid slecht is. Randen en hoeken, tandwortels, binnenboringen en gebogen oppervlakken zijn moeilijk betrouwbaar te testen, dus deze methoden kunnen niet aan de uiteenlopende productiebehoeften voldoen.

II. Kernvoordelen van ultrasone hardheidstesters voor genitreerde onderdelen

1. Precisie van micro-inkepingen, specifiek geschikt voor dunne nitridelagen

Ultrasone hardheidstesters werken volgens het UCI-principe (Ultrasonic Contact Impedance). De inkeping is uiterst klein en ondiep, waardoor deze niet in de verharde laag dringt. De tester legt de werkelijke hardheid van het genitreerde oppervlak vast en lost het al lang bestaande probleem van het nauwkeurig testen van dunne genitreerde lagen op.

Het instrument converteert tussen hardheidsschalen zoals HV en HRC. Laag-voor-laag testen op een vast punt levert ook een hardheidsgradiënt op van het oppervlak naar het substraat. Dit toont de diepte van de genitreerde behuizing en de uniformiteit van het nitreren, en geeft bedrijven nauwkeurige gegevens voor het optimaliseren van de warmtebehandeling van nitriden en het aanpassen van productieprocessen.

2. Niet-destructief onderzoek van afgewerkte genitreerde producten

Dit is een niet-destructief testapparaat met microschade. Na het testen vertoont het oppervlak vrijwel geen zichtbare sporen en zijn de uiteindelijke genitreerde structuur en precisie ongedeerd. Het is niet nodig om monsters uit het werkstuk te snijden of te slijpen. Afgewerkte mallen, tandwielen, hydraulische onderdelen, asonderdelen en koppeling componenten kunnen na het testen direct in assemblage gaan. De methode is geschikt voor zowel batchbemonstering als 100% inspectie van eindproducten, en vermindert productieverliezen en inspectiekosten aanzienlijk.

3. Draagbaar en efficiënt, ter ondersteuning van testen op locatie

Het instrument heeft een lichtgewicht behuizing en een compacte, flexibele sonde, zodat het niet wordt beperkt door de ruimtevereisten van tafelapparatuur. Het testen kan rechtstreeks in de warmtebehandelingswerkplaats of op het productiestation worden uitgevoerd.

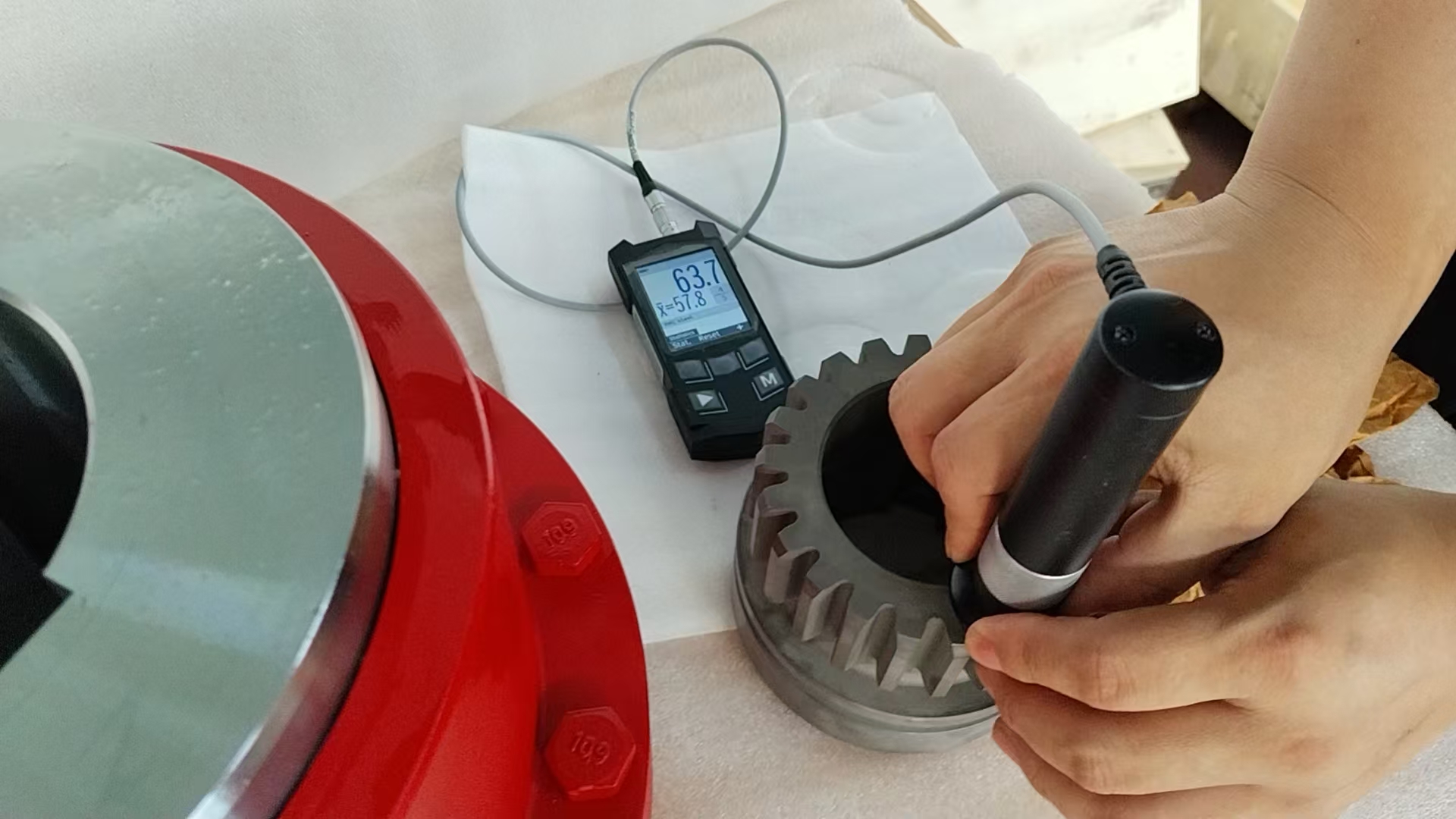

Het bereikt gebogen oppervlakken, conische oppervlakken, binnenboringen, tandwortels, randen en hoeken, en andere locaties waar conventionele apparatuur niet bij kan. Voorbeelden zijn onder meer de interne en externe tanden van tandwielkoppelingen, flenzen en halve koppelingsnaven . Grote werkstukken behoeven geen demontage of transport en onderdelen hoeven niet naar een laboratorium te worden gestuurd. Dit verbetert de inspectie-efficiëntie aanzienlijk en past bij het tempo van de industriële batchproductie.

4. Stabiele, herhaalbare gegevens voor kwaliteitscontrole van batch-warmtebehandeling

Vergeleken met Leeb-testers worden ultrasone hardheidstesters minimaal beïnvloed door de vorm, dikte, oppervlakteconditie en omgevingsinterferentie van het werkstuk, zodat hun gegevens stabiel en herhaalbaar zijn. Ze kunnen niet-conforme producten nauwkeurig identificeren, zoals producten met onvoldoende genitreerde hardheid, ongelijkmatig nitreren of ondermaatse geharde lagen. Dit helpt bedrijven bij het opzetten van een gestandaardiseerd, verfijnd kwaliteitscontrolesysteem voor nitrerende warmtebehandeling en het stabiliseren van de batchkwaliteit.

III. Toepasselijke scenario's

De tester is zeer geschikt voor genitreerde matrijsonderdelen, precisie-nitreerde tandwielen, ventilatorassen, zuigerstangen, hydraulische precisie-onderdelen en genitreerde componenten voor bouwmachines. Het is ook geschikt voor belangrijke transmissieonderdelen voor zwaar gebruik, zoals de tandoppervlakken, pennen, hulzen en spieën van tandkoppelingen, trommeltandwielkoppelingen, elastische penkoppelingen, membraankoppelingen en universele koppelingen .

Deze onderdelen worden gebruikt in veeleisende industrieën zoals metallurgische apparatuur, mijnbouwmachines, hijsapparatuur, havenapparatuur, pompstations en nieuwe energieapparatuur . De tester bestrijkt de gehele nitreerworkflow: inkomende inspectie, procesverificatie en eindinspectie vóór verzending.

IV. Samenvatting

Gezien de dunne laag en hoge hardheidsstructuur van genitreerde onderdelen heeft traditionele hardheidstestapparatuur veel tekortkomingen: onvoldoende nauwkeurigheid, schade aan werkstukken, beperkte gebruiksscenario's en lage efficiëntie. De UCI ultrasone hardheidsmeter is vanwege zijn werkingsprincipe fundamenteel geschikt voor de inspectie van genitreerde onderdelen. Dankzij de zeer nauwkeurige micro-inkepingen, niet-destructieve testen, draagbaarheid en stabiele gegevens is dit de mainstream kwaliteitscontroleapparatuur in de nitrerende warmtebehandelingsindustrie geworden.

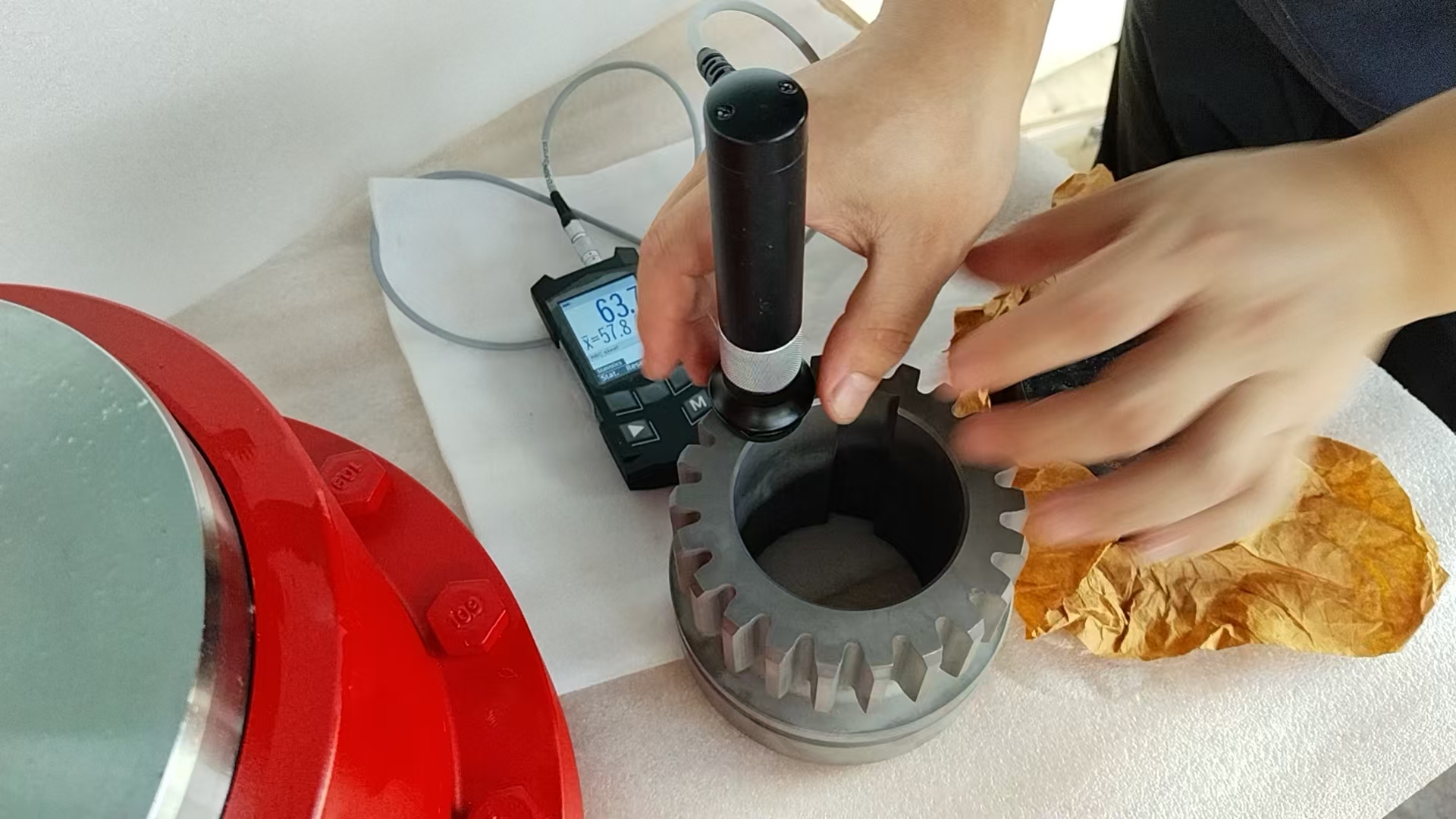

Als professionele fabrikant van flexibele askoppelingen and metal elastic element flexible couplings , Zhongye Heavy Industry Technology (Zhenjiang) Co., Ltd. past deze methode toe op zijn genitreerde koppelingscomponenten. Elk onderdeel wordt professioneel op hardheid getest met een ultrasone hardheidsmeter. Hierdoor worden de oppervlaktehardheid en de parameters van de geharde laag nauwkeurig gecontroleerd, zodat de productprestaties en procesparameters volledig voldoen aan de technische vereisten van de tekeningen. Gedurende het hele proces beschermen we de integriteit van het oppervlak en het slagingspercentage van eindproducten. Wij leveren hoogwaardige, schadevrije koppelingen, inclusief op maat gemaakte niet-standaard ontwerpen, die betrouwbaar blijven onder zware belasting in de metallurgie, mijnbouw, hijs- en haventoepassingen.
