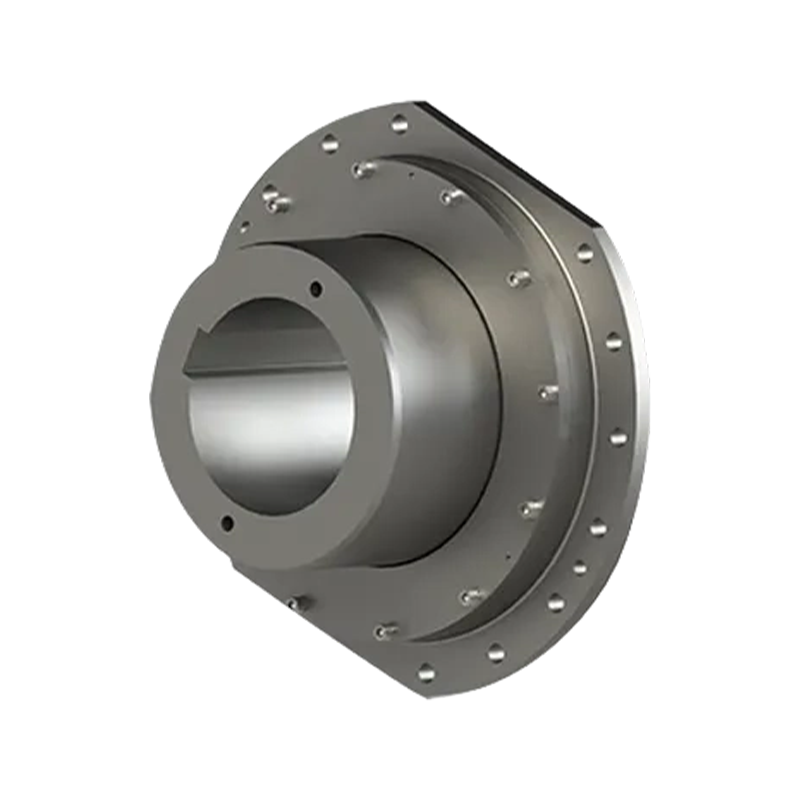

QGC type ingewikkelde spline-koppeling sferische rolkoppeling (Q/YJ16029X-2018)

De sferische rolkoppeling van het QGC-type met ingewikkelde spiebanen (voldoet aan de Q/YJ16029X-2018-standaard) combineert bolvormige rollen met ingewikkelde spieën en wordt veel gebruikt in kranen, metallurgische, mijnbouw- en havenapparatuur voor het verbinden van trommels en verloopstukken. Deze koppeling heeft een uitstekend draagvermogen, met een nominaal koppelbereik van 4 kN·m tot 900 kN·m en een toegestane radiale kracht van 16,5 kN tot 520 kN. Vergeleken met traditionele tandwielkoppelingen is het draagvermogen met ongeveer 30% vergroot, waardoor frequente start-stop- en impactomstandigheden gemakkelijk kunnen worden afgehandeld. Dankzij het sferische contact tussen de rollen en de boringen beschikt het over een hoekverplaatsingscompensatievermogen tot 1,5°, waardoor installatiefouten en framevervorming effectief worden gecompenseerd. Het fungeert als een zelfuitlijnend element, waardoor het extra buigmoment op de uitgaande as van het reductiedeel aanzienlijk wordt verminderd en het risico op asvermoeidheid wordt geminimaliseerd. Bovendien heeft het product een compacte structuur, soepele transmissie, laag geluidsniveau en is het uitgerust met een anti-loslatingsstructuur, afdichtingssysteem en slijtage-indicator. Hoewel het de veiligheid van zware transmissies garandeert, vergemakkelijkt het de conditiebewaking, demontage en het onderhoud van onderdelen aanzienlijk, waardoor het een ideale keuze is voor zwaar materieel om een ​​compacte lay-out en efficiënte werking te bereiken.
