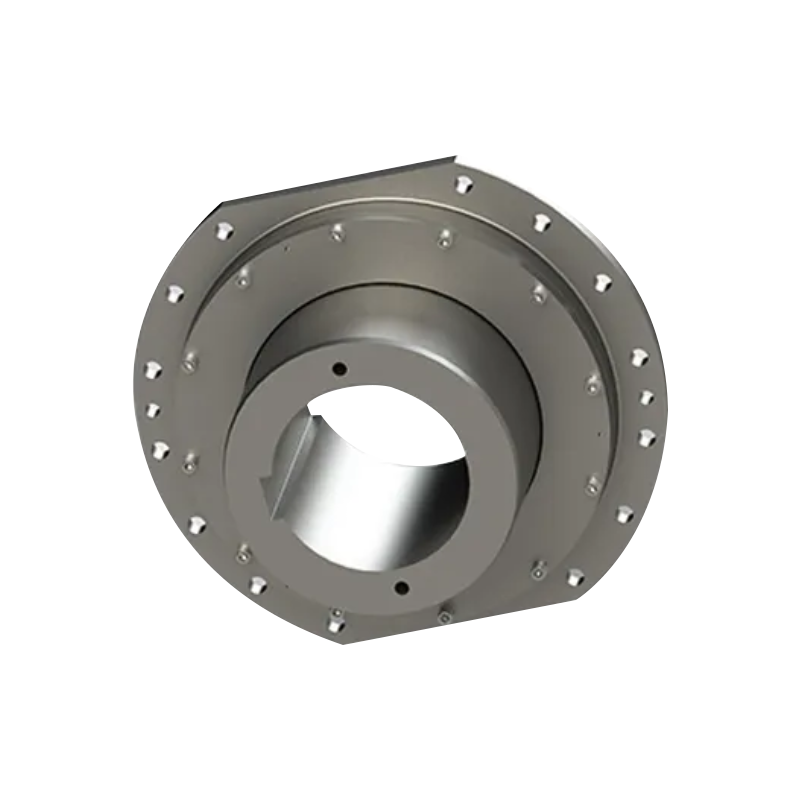

QGCA type cilindrische asgatkoppeling sferische rolkoppeling (Q/YJ 16030X-2018)

Name: QGCA type cilindrische asgatkoppeling sferische rolkoppeling (Q/YJ 16030X-2018)
Rating: 5 (99 reviews)

De sferische rolkoppeling van het type QGCA met cilindrische boring (voldoet aan de Q/YJ 16030X-2018-norm) beschikt over een cilindrische asboring en bolvormige rollen, waardoor de bewerkings- en assemblageprocessen aanzienlijk worden vereenvoudigd, terwijl de grote veelzijdigheid behouden blijft. Dit product vertoont een extreem sterk draagvermogen, met een nominaal koppelbereik van 4 kN·m tot 900 kN·m en een maximaal toegestane radiale kracht van 520 kN. Vergeleken met traditionele tandwielkoppelingen biedt het een prestatieverbetering van ongeveer 30%, voldoende om de zware schokken en frequente start-stop-omstandigheden in het M3-M8-bedrijfsbereik aan te kunnen. Dankzij het sferische contactontwerp tussen de rollen en de boring beschikt het niet alleen over een automatisch compensatievermogen voor hoekverplaatsingen tot 1,5°, waardoor spanningen veroorzaakt door installatiefouten en framevervormingen effectief worden geabsorbeerd, maar werkt het ook op dezelfde manier als een zelfuitlijnend lager, waardoor het extra buigmoment van de uitgaande as van het reductiedeel aanzienlijk wordt verminderd, waardoor het assysteem wordt beschermd tegen schade door vermoeidheid. Bovendien is deze koppeling compact van opbouw en werkt ze soepel en stil. Gecombineerd met een ingebouwde slijtage-indicator biedt het ideale technische ondersteuning voor de efficiënte indeling en gemakkelijke conditiebewaking van zware machines in krappe ruimtes.

Neem contact met ons op

PDF-download

VOORV: LC rollenkettingkoppeling (Q/YL 17031X-2018)
VOLGENDE: QGC type ingewikkelde spline-koppeling sferische rolkoppeling (Q/YJ16029X-2018)

Productparameters

Bericht verzenden

TECHNISCHE PARAMETERS

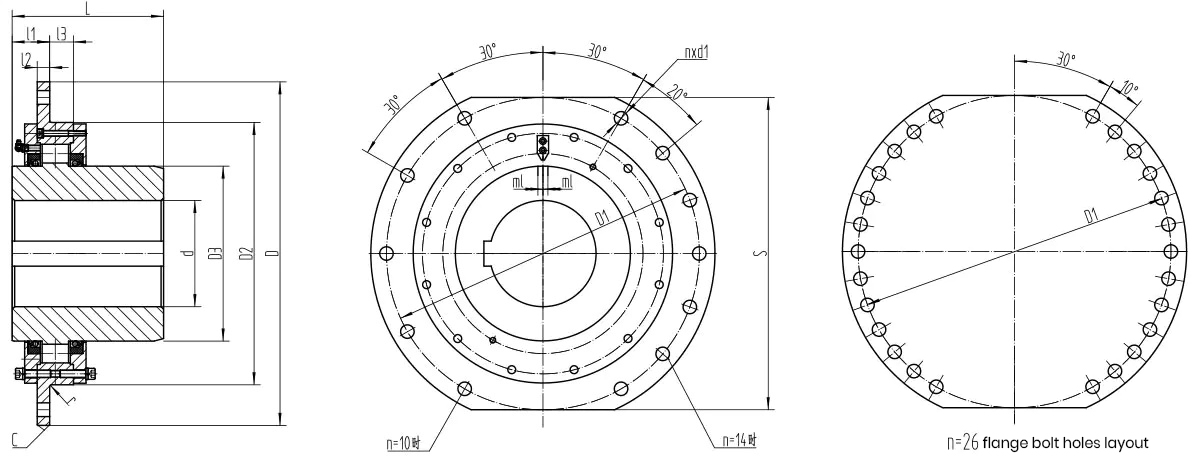

Basisparameters en hoofdafmetingen van QGCA cilindrische asgatkoppeling sferische rolkoppeling

Typ	Nominaal koppel Tn/kN·m	Toegestaan Radiaal kracht/KN	d(H7)	L	D	D₁	D₂	D₃	n×d₁	S	l₁	l₂	l₃	r	c	Slijtage schaal/ml	Ogenblik van traagheid /kg·m²	Massa m/kg

QGCA1	5	16.5	40,42,45,48	84	250	220	160	85	10×Φ14	220	42	12	24	2	1.6	4	0.065	12.8
			50,55
QGCA2	7.1	18.5	45,48,50,55	84	280	250	180	90	10×Φ14	250	42	12	24	2.5	1.6	4	0.102	16.1
			60	107											2			15.9
QGCA3	9	20	48,50,55	84	320	280	200	95	10×Φ18	280	45	15	25	2.5	1.6	4	0.193	21.9
			60,65	107											2			21.8
QGCA4	14	25	60,65,70,75	107	340	300	220	130	10×Φ18	300	45	15	25	2.5	2	4	0.278	29.8
			80,85	132										2.5				29.5
QGCA5	18	35	70,75	107	360	320	240	150	10×Φ18	320	45	15	25		2	6	0.369	35
			80,85,90,95	132										3	2.5			36.5
QGCA6	22.4	38.5	80,85,90,95	132	380	340	260	160	10×Φ18	340	45	15	25	3	2.5	6	0.496	43.3
			100.110	167										3				43.7
QGCA7	28	42	90,85,90,95	132	400	360	280	170	10×Φ18	360	47	15	33		2.5	6	0.654	53
			100.110,120	167										3				52
QGCA8	35.5	49	100.110,120	167	420	380	310	200	10×Φ18	390	47	15	33		2.5	6	0.96	69
			130.140	202										3	3			67
QGCA9	50	70	100.110,120	167	450	400	340	230	10×Φ22	400	52	20	28	3	2.5	6	1.45	89
			130.140,150	202											3			88.5
QGCA10	100	120	130.140,150	202	550	500	420	280	10×Φ22	500	60	20	38	3	3	8	3.81	156
			160.170.180	242														151
QGCA11	160	140	160.170.180	242	580	530	450	300	14×Φ22	530	60	20	38	3	3	8	4.932	184
			190.200	282											4			181
QGCA12	224	170	190.200,220	282	650	600	530	360	14×Φ22	580	65	25	33	3	4	8	9.09	267
			240.250	330														247
QGCA13	355	300	200.220	282	680	630	560	400	26×Φ22	600	65	25	35	4	4	8	12.1	319
			240.250,260	330														311
QGCA14	500	340	240.250,260	330	710	660	600	440	26×Φ26	640	82	35	43	4	4	8	18.2	403
			280.300	380											5			394
QGCA15	630	380	240.250,260	330	780	730	670	500	26×Φ26	700	82	35	43	4	4	8	29.4	544
			280.300,320	380											5			560
QGCA16	710	450	280.300,320	380	850	800	730	550	26×Φ26	760	82	35	43	4	5	8	44	693
			340.360.390	450											6			664

Opmerking:

1. Als de diameter d en de lengte L van het asgat buiten het bereik in de tabel vallen, kunnen deze met de fabrikant worden overeengekomen.
2. Het traagheidsmoment en de massa zijn benaderingen berekend op basis van de minimale diameter van het asgat.
