GA Trommeltandwielkoppeling (Q/YG12006X-2018)

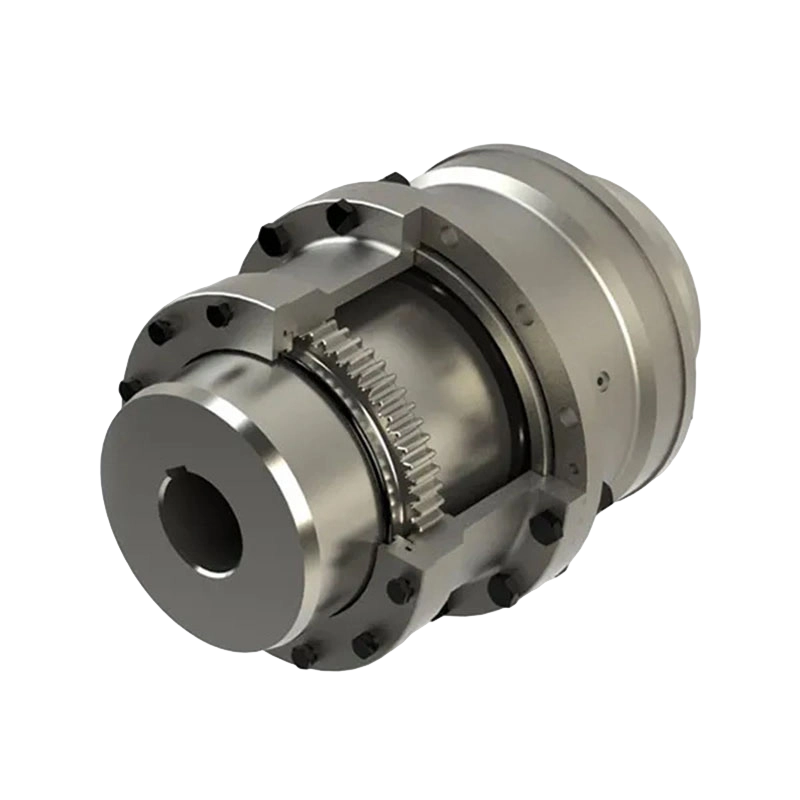

Productstructuur en werkingsprincipe:
Deze koppeling bestaat voornamelijk uit twee versnellingsnaven met externe vertanding en een trommelvormig flexibel hulsonderdeel met interne vertanding. De naven worden doorgaans op de assen van de aandrijf- en aangedreven uitrusting gemonteerd, terwijl het trommelonderdeel er precies tussen past; Het koppel wordt efficiënt overgebracht door de nauwkeurige ingrijping van de interne en externe tandwieltanden. Het unieke trommelvormige tandontwerp is de sleutel tot het realiseren van een flexibele verbinding, waarbij een zekere mate van verkeerde uitlijning tussen de aangesloten assen mogelijk is.

Kernprestatievoordelen:

1. Hoge koppelcapaciteit:
De met precisie ontworpen koppeling uit de GA-serie is bestand tegen extreem hoge koppelbelastingen, waardoor deze bij uitstek geschikt is voor zware industriële toepassingen.

2. Uitgebreide compensatie voor verkeerde uitlijning:
De flexibele trommelcomponent van de koppeling vangt hoek-, radiale en axiale verkeerde uitlijning tussen de assen op. Deze flexibiliteit vermindert effectief de mechanische belasting van de apparatuur, waardoor de levensduur van lagers en andere kritische componenten aanzienlijk wordt verlengd.

3. Robuuste en duurzame constructie:
Het product is vervaardigd met behulp van hoogwaardige materialen, zoals staal of nodulair gietijzer, en vertoont een uitzonderlijke weerstand tegen zware schokbelastingen en onderhoudt een stabiele werking in zware industriële omgevingen die worden gekenmerkt door hoge temperaturen of corrosieve omstandigheden.

4. Efficiënte, spelingsvrije werking:
De nauwkeurige ingrijping van de tandwieltanden zorgt voor een spelingsvrije verbinding en garandeert een soepele en efficiënte krachtoverbrenging zonder dat er extra afstelcomponenten nodig zijn.

5. Installatie- en onderhoudsgemak:
Dankzij het eenvoudige ontwerp en het minimale aantal bewegende delen is de koppeling opmerkelijk eenvoudig te installeren en te onderhouden, waardoor de uitvaltijd van apparatuur wordt geminimaliseerd en de operationele kosten worden verlaagd.

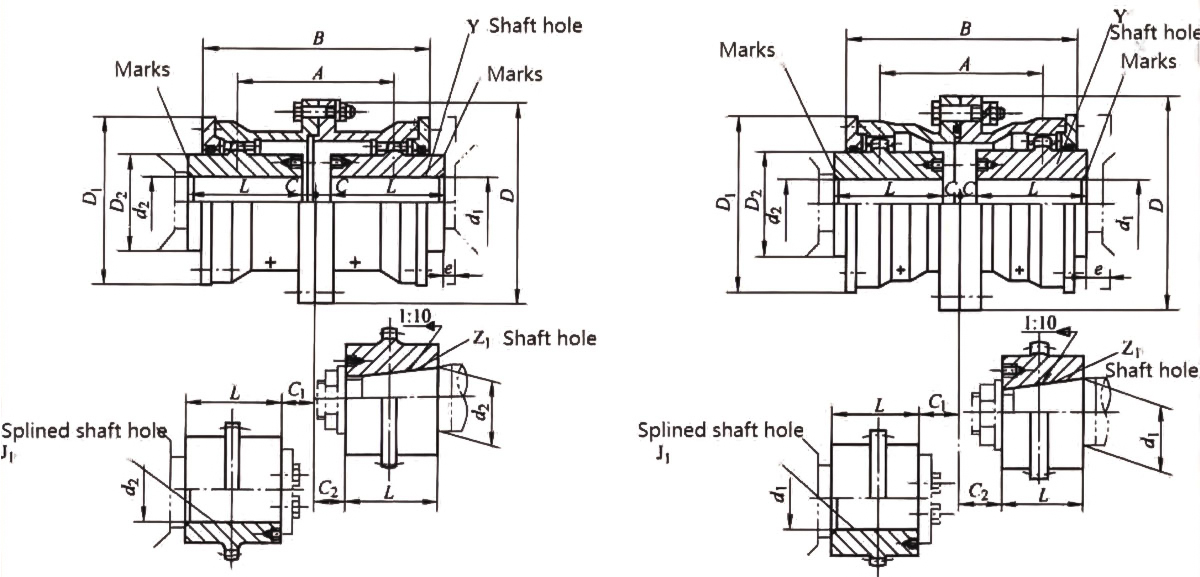

Belangrijkste technische specificaties:
De koppeling uit de GA-serie is verkrijgbaar in een breed scala aan modellen – van GA1 tot GA30 – om tegemoet te komen aan diverse asdiameters en koppelvereisten:

1. Koppelbereik:
Het nominale koppelvermogen bestrijkt een breed spectrum, variërend van 800 N·m (GA1) tot 3.500.000 N·m (GA30).

2. Verbeterde koppelcapaciteit:
Wanneer de tandwieltandoppervlakken een nitreer- of oppervlaktehardingsbehandeling ondergaan, kan het nominale koppel met een factor 1,3 worden verhoogd ten opzichte van de standaardspecificaties, waardoor het draagvermogen verder wordt vergroot.

3. Snelheidsprestaties:
Kleinere modellen (zoals de GA1) hebben een toegestane rotatiesnelheid van maximaal 7.100 tpm, wat een uitzonderlijke stabiliteit bij hoge snelheden demonstreert.

4. Dimensionale compatibiliteit:
De maximale boringdiameter (dz) bedraagt 220 mm, waardoor compatibiliteit met de asafmetingen van een grote verscheidenheid aan industriële machines mogelijk is.

Brede toepassingsgebieden:
Dankzij de uitzonderlijke betrouwbaarheid en compensatiemogelijkheden wordt deze koppeling op grote schaal gebruikt in de volgende industrieën:

Mijnbouw en steengroeven:
Wordt gebruikt in zware machines, zoals transportsystemen en brekers, die hoge koppelbelastingen en een verkeerde uitlijning van de assen met zich meebrengen.

Staalindustrie:
Geschikt voor apparatuur die een stabiele koppeloverdracht vereist, zoals staalwalserijen en draaitrommelovens.

Pulp & Papier:
Levert betrouwbare krachtoverbrenging onder de veeleisende bedrijfsomstandigheden van machines zoals papiermachines en pulpmachines.

Maritieme en offshore techniek:
Wordt vaak ingezet in scheepsvoortstuwingssystemen, stuwraketten en dekmachines, waar het uitstekende prestaties levert, zelfs in ruwe maritieme omgevingen.
