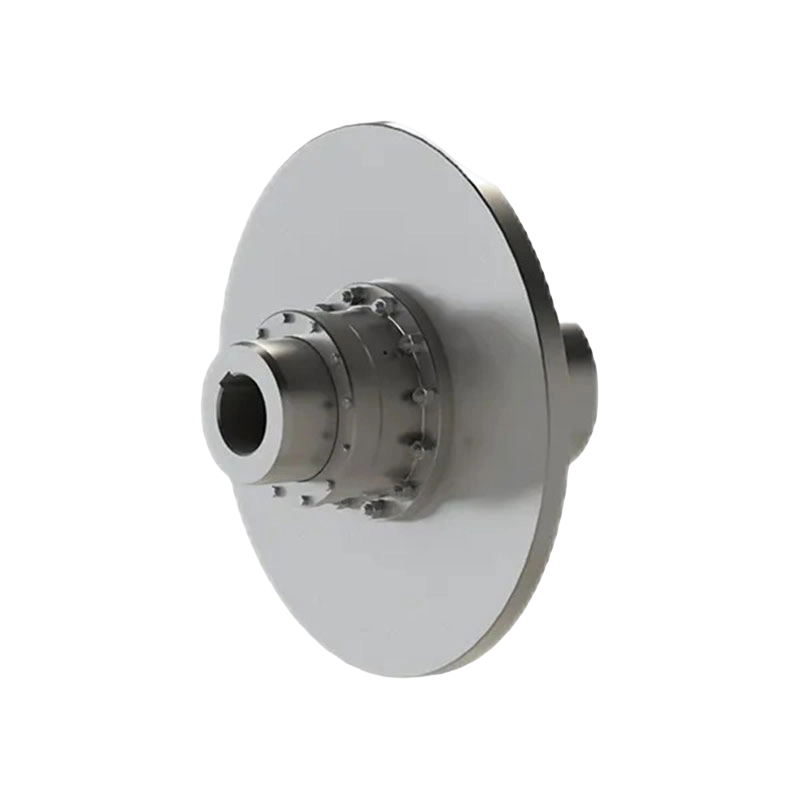

GAPK-type met schijftrommeltandwielkoppeling (Q/YG 12009X-2018)

Productoverzicht: De trommeltandwielkoppeling van het GAPK-type met remschijf (standaard: Q/YG 12009X-2018) is een transmissieapparaat dat speciaal is ontworpen voor gebruik met schijfremmen. Dit product ondersteunt bidirectionele rotatie en voldoet aan de vereisten voor krachtoverbrenging en remmen onder complexe werkomstandigheden.

Structurele kenmerken:

1. Dubbele trommeltandwielstructuur: Beschikt over uitstekende verplaatsingscompensatiemogelijkheden, waardoor grote axiale uitlijnfouten effectief worden gecompenseerd.

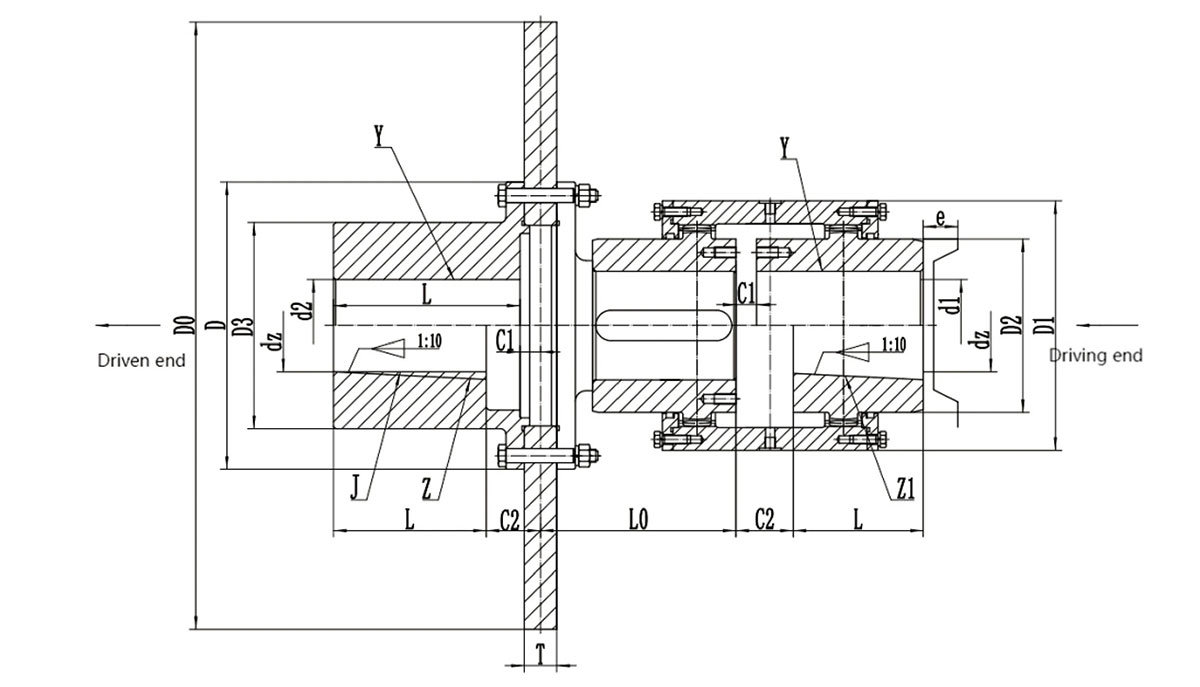

2. Geoptimaliseerde remschijfopstelling: de remschijf is gemonteerd op het aangedreven uiteinde van de koppeling, waarbij de halve koppeling het gewicht, de rembelasting en de trillingen van de remschijf volledig draagt. Dit ontwerp verbetert de in elkaar grijpende prestaties van de trommeltandwielen tijdens het remmen aanzienlijk, waardoor de stabiliteit van het transmissiesysteem wordt vergroot.

3. Ontwerp met inzetstuk: de remschijf heeft een structuur met inzetstuk, waardoor gebruikers de remschijf snel kunnen vervangen zonder de transmissieapparatuur te demonteren, waardoor de onderhoudstijd aanzienlijk wordt verkort.

4. Compacte structuur en warmteafvoer: het algehele structurele ontwerp is wetenschappelijk compact en biedt uitstekende koel- en warmteafvoeromstandigheden voor de remschijf, waardoor betrouwbare prestaties worden gegarandeerd bij langdurig gebruik met hoge intensiteit.

Kernvoordelen:

1. Hoge veiligheid: het maximale remkoppel van de koppeling wordt niet beperkt door de eigen structurele sterkte, waardoor veilige en betrouwbare prestaties worden gegarandeerd.

2. Sterk draagvermogen: bijzonder geschikt voor zware toepassingen met frequente veranderingen in belasting, snelheid en richting.

3. Veelzijdige configuraties: Biedt verschillende asgatcombinaties (bijv. Y-Y, J1-J1, Z-Z, Z1-Z1, enz.) om aan te passen aan verschillende industriële interface-eisen.

Technische specificaties:

1. Nominaal koppel (T _n ): 630 Nm tot 112.000 Nm

2. Toegestane snelheid (n): 1200 tpm tot 4000 tpm (afhankelijk van het specifieke model).

3. Maximaal remkoppel (T _m ): Mag niet groter zijn dan tweemaal het nominale koppel (d.w.z. T _m ≤ 2T _n ).

4. Maten: Omvat verschillende maten van GAPK1 tot GAPK14, aanpasbaar aan een breed scala aan asgatdiameters.

Toepassingsgebieden: Deze productserie wordt veel gebruikt in zware machine-industrieën met extreem hoge eisen aan transmissieprecisie en rembetrouwbaarheid, waaronder: metallurgische en mijnbouwapparatuur; Hef- en havenmachines; Apparatuur voor waterbesparing en papierproductie.
