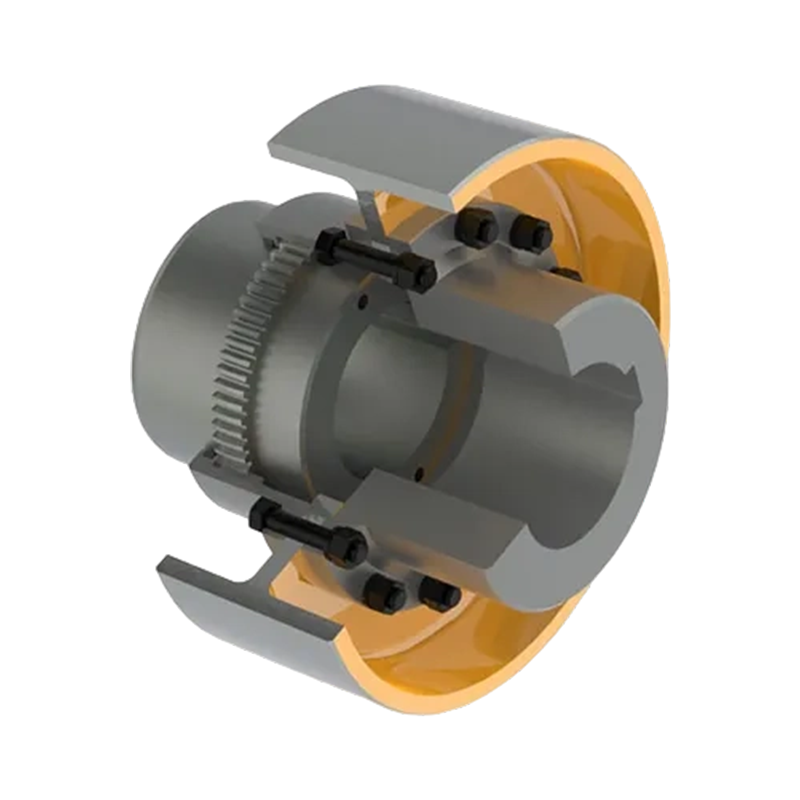

GCL Trommeltandwielkoppeling met remwiel (Q/YG 13011X-2018)

Productoverzicht: De trommeltandwielkoppeling van het GCL-type met remwiel (standaard: Q/YG 13011X-2018) is een innovatieve transmissieoplossing die de hoogefficiënte trommeltandwieltransmissietechnologie perfect integreert met de remfunctie. Deze koppeling bereikt niet alleen een hoge koppeloverdracht, maar biedt ook nauwkeurige controle- en vertragings-/stopmogelijkheden voor de roterende beweging van industriële apparatuur dankzij de geïntegreerde remwielstructuur.

Kernontwerpkenmerken:

1. Geïntegreerde transmissie en remmen: Dit systeem integreert naadloos de transmissie-efficiëntie van een tandwielkoppeling met de besturingsfunctie van een remwiel, waardoor een uitgebreide oplossing wordt geboden voor krachtoverbrenging en bewegingscontrole in zware industriële machines.

2. Hoogwaardige trommeltandwielen: het interne tandwielgedeelte is gemaakt van zeer sterke materialen zoals gelegeerd staal en beschikt over een uitstekende flexibiliteit om axiale verkeerde uitlijning (radiaal, axiaal en hoekig) effectief te compenseren, waardoor de spanningsbelasting op de aangesloten apparatuur wordt verminderd.

3. Nauwkeurige remcontrole: Dankzij het geïntegreerde remwielontwerp kan de apparatuur snel vertragen of volledig stoppen afhankelijk van operationele of veiligheidsvereisten, waardoor de veiligheid en flexibiliteit van het transmissiesysteem aanzienlijk worden verbeterd.

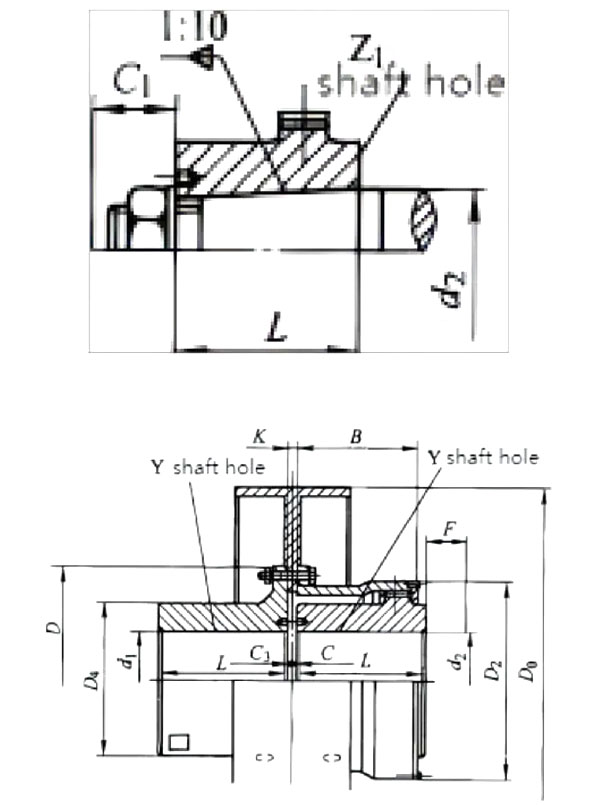

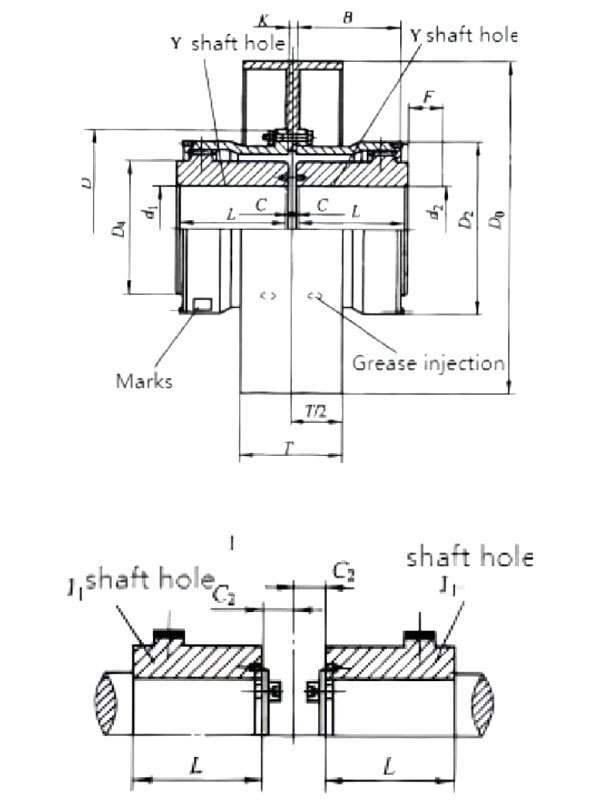

4. Diverse structurele vormen: Zoals weergegeven in de technische tekeningen, biedt deze serie twee belangrijke structurele arrangementen: GCL-I en GCL-II, om aan te passen aan verschillende ruimte- en installatievereisten.

5. Handig smeersysteem: De behuizing is uitgerust met een speciale olie-injectiepoort voor eenvoudig routinematig smeeronderhoud, waardoor de betrouwbaarheid van de tandwieltanden op lange termijn wordt gegarandeerd.

6. Technische specificaties en parameters: De koppelingen uit de GCL-serie omvatten een verscheidenheid aan specificaties, van GCL1 tot GCL14, en voldoen aan een breed scala aan industriële koppelvereisten:

1. Nominaal koppel (T _n ): Groot bereik, van 800 N·m tot 180.000 N·m.

2. Toegestane snelheid ([n]): Tot 4000 tpm (afhankelijk van specificaties).

3. Diameter remwiel (D ₀ ): Er is een verscheidenheid aan standaard remwielmaten beschikbaar, met diameters variërend van 160 mm tot 800 mm.

4. Compatibiliteit met asgaten: Ondersteunt verschillende soorten asgaten, zoals Y, J1 en Z1, met een breed scala aan compatibele asdiameters (minimaal 12 mm, maximaal tot 260 mm).

Toepassingswaarde en velden: Door de combinatie van heavy-duty transmissie en nauwkeurige remeigenschappen is dit product een ideale keuze voor apparatuur in de volgende gebieden met extreem hoge eisen aan veiligheid en duurzaamheid:

1. Transportsystemen: Zoals de aandrijving en noodremming van grote transportbanden.

2. Zware machines: inclusief brekers, mixers, molens, enz.

3. Apparatuur voor de gespecialiseerde industrie: Op grote schaal gebruikt in de metallurgie, mijnbouw, hijs-, haven- en waterbeschermingsmachines.

Installatie en onderhoud: Deze koppeling heeft een gebruiksvriendelijk ontwerp, vereenvoudigt het installatieproces en heeft tot doel de stilstand van de apparatuur te minimaliseren. Regelmatige visuele inspecties en het bijvullen van vet kunnen de levensduur van het systeem effectief verlengen en de totale bedrijfskosten verlagen.
