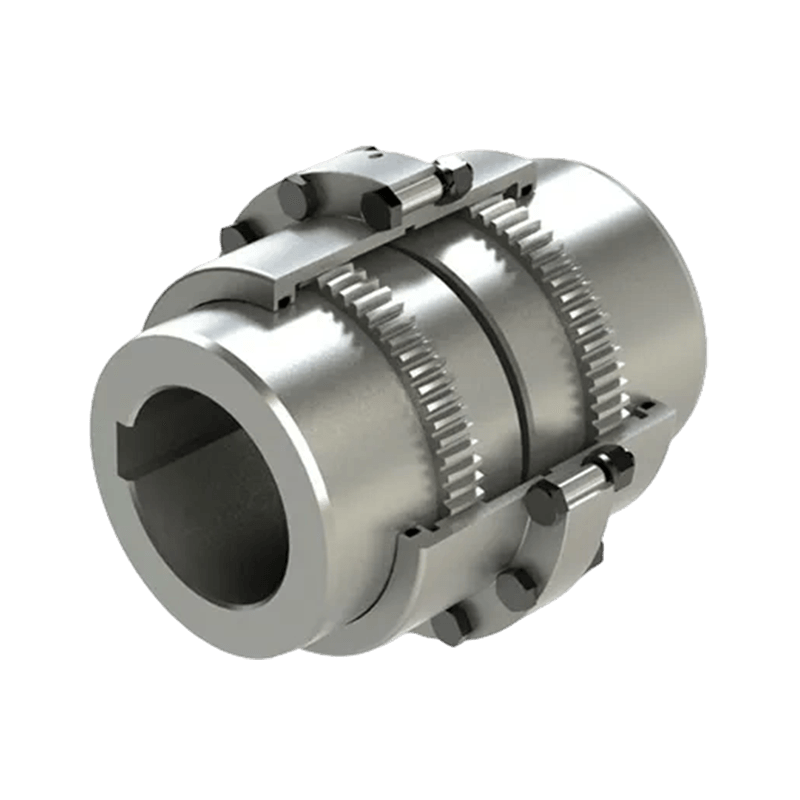

GC Trommeltandwielkoppeling (Q/YG 13010X-2018)

Productoverzicht: De trommeltandwielkoppeling van het GC-type (standaard: Q/YG 13010X-2018) is een robuust en efficiënt mechanisch transmissieapparaat dat speciaal is ontworpen om koppel tussen twee assen over te brengen en tegelijkertijd radiale, axiale en hoekafwijkingen te compenseren. Dit product wordt veel gebruikt in diverse industriële toepassingen die een extreem hoge koppeloverdrachtsnauwkeurigheid vereisen vanwege de superieure betrouwbaarheid en duurzaamheid.

Belangrijkste kenmerken:

1. Hoog draagvermogen: deze koppeling is nauwkeurig ontworpen en is bestand tegen extreem hoge koppelbelastingen, waardoor ze ideaal is voor zware industriële omgevingen zoals mijnen, staalfabrieken en energieopwekking.

2. Uitstekende flexibiliteit: het unieke flexibele ontwerp maakt hoekige, parallelle en axiale verplaatsing tussen de twee assen mogelijk, waardoor de spanning op de aangesloten apparatuur effectief wordt verminderd en het risico op voortijdige uitval van de apparatuur wordt geminimaliseerd.

3. Robuuste en duurzame structuur: gemaakt van hoogwaardig staal of gelegeerde materialen, kan het stabiel werken onder zware omstandigheden van extreme temperaturen, corrosieve omgevingen en ernstige trillingen.

4. Eenvoudige installatie en onderhoud: het installatieproces is eenvoudig en intuïtief, waardoor een snelle installatie mogelijk is. Ondertussen minimaliseert het robuuste ontwerp de onderhoudsvereisten, waardoor de uitvaltijd effectief wordt verminderd en de bedrijfskosten worden verlaagd.

5. Uitstekende uitwisselbaarheid: GC-type koppelingen zijn doorgaans ontworpen om uitwisselbaar te zijn met andere merken, waardoor upgrades of vervangingen van apparatuur mogelijk zijn zonder noemenswaardige wijzigingen.

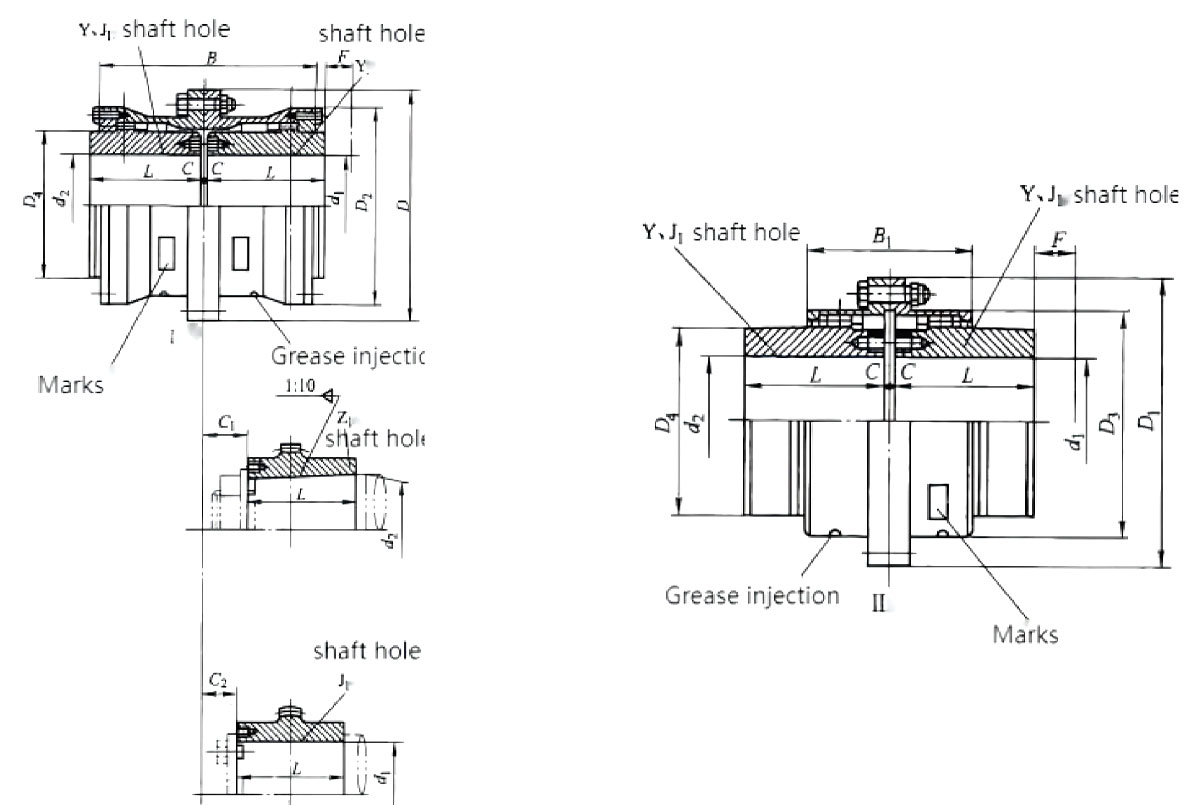

Structureel ontwerp: GC-type koppelingen maken gebruik van nauwkeurig bewerkte interne en externe tandprofielen.

1. Asgatconfiguratie: Ondersteunt verschillende soorten asgaten, waaronder Y, J1, Z1, enz., om zich aan te passen aan verschillende industriële aseindverbindingsvereisten.

2. Smeersysteem: De behuizing is ontworpen met speciale olie-injectiegaten om een ​​adequate smering van de tandoppervlakken te garanderen, waardoor de levensduur wordt verlengd.

4. Verbindingsmethode: Er worden zeer sterke bouten gebruikt om de twee halve koppelingen veilig met elkaar te verbinden, wat resulteert in een compacte en stabiele structuur.

Technische specificaties: De GC-serie koppelingen omvat een breed scala aan maten (GC1 tot GC24), van klein tot extra groot, en voldoet aan transmissiebehoeften van verschillende schalen:

1. Nominaal koppel (T _n ): Bereik van 800 N·m tot 1.400.000 N·m.

2. Toegestane snelheid ([n]): Tot 7500 tpm (afhankelijk van het model).

3. Toepasselijke asdiameter (d ₁ , d ₂ , d _z ): Geschikt voor assen met een diameter van 12 mm tot 520 mm.

Typische toepassingen: Vanwege hun hoge prestaties worden trommeltandwielkoppelingen van het GC-type veel gebruikt in mechanische transmissiesystemen in de volgende industrieën:

Metallurgische apparatuur en mijnbouwmachines

Hef- en havenmachines

Apparatuur voor waterbehoud en machines voor het maken van papier

Compressor-, pomp- en turbineaandrijving
