GCC Verticale installatie trommeltandwielkoppeling (Q/YG 13014X-2018)

Name: GCC Verticale installatie trommeltandwielkoppeling (Q/YG 13014X-2018)
Rating: 5 (99 reviews)

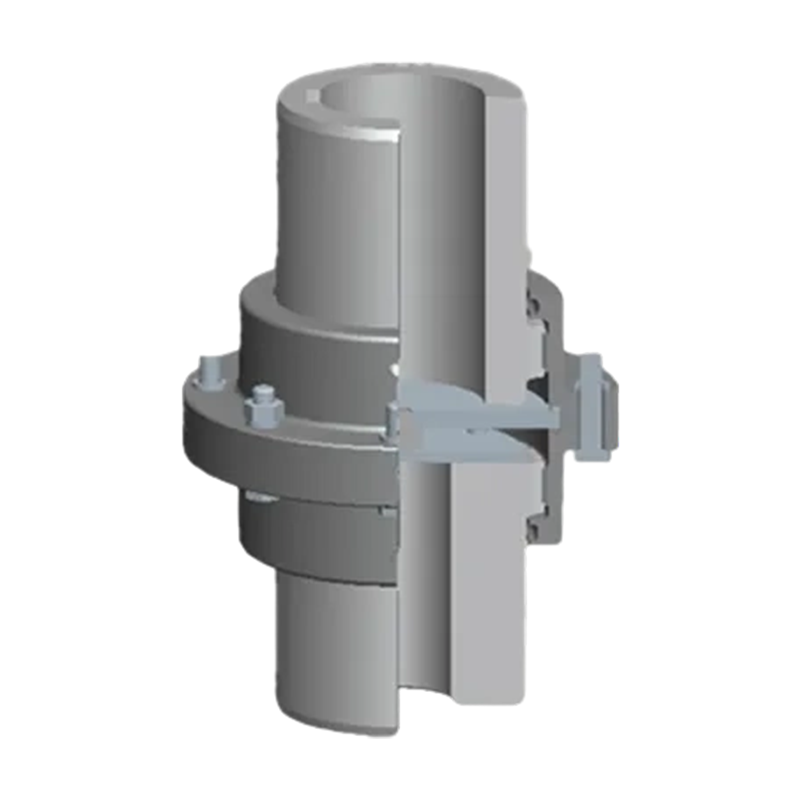

Productoverzicht: De verticaal gemonteerde trommeltandwielkoppeling van het GCC-type (standaard: Q/YG 13014X-2018) is een geavanceerde mechanische verbindingsoplossing die speciaal is ontworpen voor verticale krachtoverbrengingssystemen. In verticaal opgestelde assystemen wordt dit product, met zijn precieze ontwerp en superieure betrouwbaarheid, een kerncomponent die een efficiënte en stabiele koppeloverdracht garandeert.

Kernvoordelen:

1. Speciaal verticaal structuurontwerp: In tegenstelling tot traditionele horizontaal gemonteerde koppelingen is het GCC-type specifiek geoptimaliseerd voor de uitdagingen op het gebied van axiale positionering en stabiliteit die zich kunnen voordoen bij verticale installaties, waardoor het bijzonder geschikt is voor verticaal uitgelijnde astransmissies.

2. Compensatietechnologie voor trommeltandwielen: Door gebruik te maken van een trommeltandwielconfiguratie verbetert het niet alleen het vermogen om verkeerde uitlijning van de as en impactbelastingen aan te pakken, maar zorgt het ook voor een uniforme koppelverdeling, waardoor de spanning op aangesloten machines wordt verminderd en een soepelere werking ontstaat.

3. Belastbaarheid met hoog koppel: Deze koppeling is ontworpen voor zware toepassingen en beschikt over een extreem hoog nominaal koppel, waardoor gemakkelijk wordt voldaan aan de vermogensbehoefte van grote verticale pompen, turbines en andere krachtige apparatuur.

4. Hoge duurzaamheid en corrosiebestendigheid: vervaardigd uit zeer sterke, slijtvaste materialen van hoge kwaliteit, beschikt het over een uitstekende weerstand tegen vermoeidheid en corrosie, waardoor een extreem lange levensduur behouden blijft, zelfs in zware industriële omgevingen.

5. Uitstekende flexibiliteit bij uitlijning: Compenseert effectief hoek-, radiale en axiale verkeerde uitlijning, waardoor nauwkeurige asuitlijningsprestaties behouden blijven, zelfs onder wisselende belastingen of zware bedrijfsomstandigheden.

Toepassingsgebieden: Dit product wordt veel gebruikt in industrieën die verticale transmissie vereisen:

1. Fluid Engineering: Grote verticale waterpompen, compressoren, circulatiepompen.

2. Energie en kracht: Verticale turbines, generatorsets.

3. Zware industrie: metallurgische apparatuur, mijnbouwmachines, havenbehandelingsapparatuur en hijsmachines.

Installatie en onderhoud: De koppeling van het GCC-type is ontworpen met het oog op gebruikersgemak. De compacte structuur vergemakkelijkt installatie in kleine verticale ruimtes; Tegelijkertijd vermindert het onderhoudsarme ontwerp de uitvaltijd aanzienlijk. Duidelijke markeringen op het productoppervlak helpen bij nauwkeurige positionering en installatie/inbedrijfstelling.

Neem contact met ons op

PDF-download

VOORV: GCJ aangesloten op trommeltandwielkoppeling tussenas (Q/YG 13015X-2018)
VOLGENDE: GCT aangesloten op trommelkoppeling met tussenhuls (Q/YG 13013X-2018)

Productparameters

Bericht verzenden

TECHNISCHE PARAMETERS

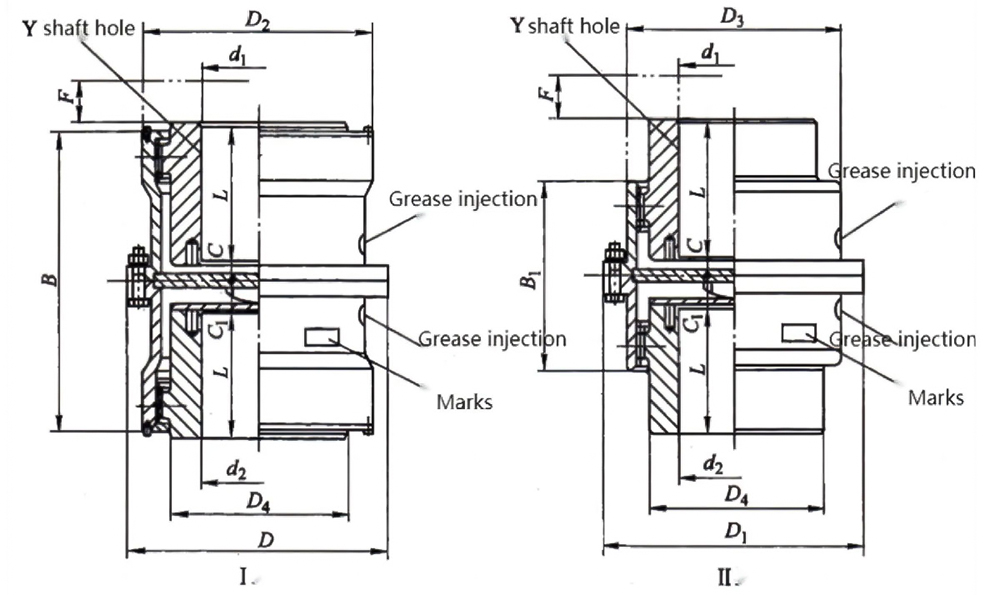

Basisparameters en hoofdafmetingen van GCC verticale montagetrommeltandwielkoppeling

Typ	Nominaal koppel Tn/KN·m	Toegestaan snelheid [n]/r·min⁻¹	Schacht gat diameter d₁,d₂	Schacht gat lengte L	D	D₁	D₂	D₃	D₄	B	B₁	F	C		C₁	Massa /kg		Moment van traagheid /kg·m²		Vet
																				Ⅰ		Ⅱ
				J1									Ⅰ	Ⅱ		Ⅰ	Ⅱ	Ⅰ	Ⅱ	Op	Naar beneden	Op， Down
GCC1	800	7500	12,14	32	122	115	98	88	60	116	100	30	30	—	30	5.8	5.1	0.0079	0.0064	0.07	0.016	0.052
			16,18,19	42									20	14	20
			20,22,24	52									10	6	14
			25,28	62									6	6
			30,32,35,38	82
			40,42	112
GCC2	1400	6700	22,24	52	150	145	118	108	77	136	104	30	20	7	20	10	7.9	0.022	0.017	0.095	0.025	0.069
			25,28	62									10		16
			30,32,35,38	82									7
			40,42,45,48	112
			50,55,56
GCC3	2800	6300	22,24	52	170	165	140	125	90	160	108	30	33	7	30	17	12.8	0.047	0.033	0.17	0.07	0.11
			25,28	62									23		20
			30,32,35,38	82									7
			40,42,45,48,50,55,56	112
			60,63	142
GCC4	5000	5600	30,32,35,38	82	200	195	160	145	112	180	116	30	13	7	20	26.2	20.5	0.099	0.074	0.29	0.11	0.14
			40,42,45,48,50,55,56	112									7
			60,63,65,70,71,75	142
			80	172
GCC5	8000	5300	30,32,35,38	82	225	215	180	168	128	200	126	30	23	8	26	36.1	27.7	0.177	0.13	0.36	0.15	0.21
			40,42,45,48,50,55,56	112									8
			60,63,65,70,71,75	142
			80,85,90	172
GCC6	11200	5000	32,35,38	82	245	230	200	185	145	224	134	30	35	10	24	53.2	39.8	0.3	0.22	0.5	0.21	0.27
			40,42,45,48,50,55,56	112									10
			60,63,65,70,71,75	142
			80,85,90,95	172
			100	212
GCC7	16000	4500	32,35,38	82	272	265	230	210	160	244	148	30	45	10	28	71.1	47.5	0.53	0.35	0.78	0.31	0.4
			40,42,45,48,50,55,56	112									15
			60,63,65,70,71,75	142									10
			80,85,90,95	172
			100.110	212
GCC8	22400	4250	55,56	112	290	272	245	225	176	272	162	30	29	10	30	83	59.6	0.72	0.47	0.98	0.43	0.52
			60,63,65,70,71,75	142									10
			80,85,90,95	172
			100.110,120,125	212
GCC9	28000	4000	65,70,71,75	142	315	305	265	245	190	280	176	30	10	10	30	110	85	1.06	0.8	1.3	0.57	0.58
			80,85,90,95	172
			100.110,120,125	212
			130.140	252
GCC10	45000	3550	75	142	355	340	300	280	225	330	196	30	28	10	30	164	128	1.77	1.56	1.6	0.7	0.69
			80,85,90,95	172
			100.110,120,125	212									10
			130.140,150	252
			160	302
GCC11	63000	3000	85,90,95	172	412	385	345	325	256	360	224	40	15	14	36	224	178	3.76	2.88	2.1	0.93	0.94
			100.110,120,125	212									14
			130.140,150	252
			160.170.180	302
GCC12	90000	2800	120.125	212	440	435	375	360	288	414	250	40	14	14	36	315	255	6.55	4.93	3.1	1.3	1.5
			130.140,150	252
			160.170.180	302
			190.200	352
GCC13	125000	2500	140.150	252	490	480	425	400	320	470	272	50	14	14	36	406	325	10.6	8	4.5	1.5	2.3
			160.170.180	302
			190.200,220	352
GCC14	180000	2300	160.170.180	302	545	540	462	440	362	530	316	50	16	16	36	542	423	17.8	13.9	6.8	2.3	3.1
			190.200,220	352
			240.250.260	410

Opmerking:

De massa en het traagheidsmoment zijn geschatte waarden, berekend door het Y-vormige asgat met de grootste asgatdiameter.
