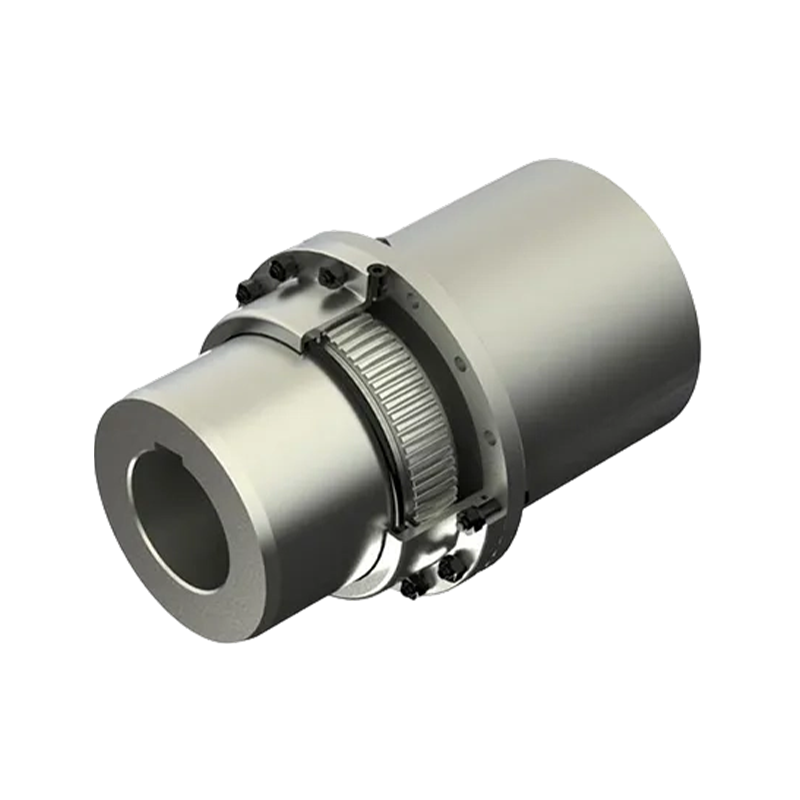

GBZ aangesloten op tussenastrommeltandwielkoppeling (Q/YG 11002X-2018)

Name: GBZ aangesloten op tussenastrommeltandwielkoppeling (Q/YG 11002X-2018)
Rating: 5 (99 reviews)

Productkernoverzicht:

De trommel-tandwielkoppeling uit de GB-serie is een cruciaal onderdeel binnen industriële transmissiesystemen. Het fungeert als een precisieverbinding die roterende assen verbindt en zorgt voor een naadloze overdracht van koppel en rotatiebeweging tussen mechanische systemen. Dit product is vervaardigd in strikte overeenstemming met de Q/YG11001X-2018-norm en bevat geavanceerde precisie-tandwielsnijtechnologie en robuuste mechanische componenten. Het levert een zeer efficiënte en stabiele krachtoverbrenging, zelfs onder zware belasting, te midden van trillingen en onder wisselende bedrijfsomstandigheden.

Uitzonderlijke producteigenschappen:

1. Zeer nauwkeurig technisch ontwerp: In de kern maakt deze koppeling gebruik van een nauwkeurig vervaardigd trommeltandwielmechanisme. Door een geoptimaliseerd ontwerp van de tandwielgeometrie verbetert het niet alleen de koppeloverdrachtscapaciteit, maar wordt ook de slijtage tijdens het gebruik aanzienlijk verminderd.

2. Uitstekende afstemmings- en compensatiemogelijkheden: Het structurele ontwerp kenmerkt zich door een uitzonderlijke flexibiliteit, waardoor afwijkingen in de uitlijning tussen assen effectief kunnen worden gecompenseerd. Deze eigenschap vermindert niet alleen de mechanische componentspanning aanzienlijk, maar verbetert ook de operationele betrouwbaarheid van het gehele transmissiesysteem, waardoor het bijzonder geschikt is voor zware omgevingen of industriële toepassingen met extreem strenge uitlijningseisen.

3. Robuuste en duurzame industriële constructie: Door het gebruik van hoogwaardige materialen in combinatie met rigoureuze productieprocessen garandeert het product een lange levensduur onder zware belasting. Dit minimaliseert de noodzaak van frequente vervangingen, waardoor de operationele kosten op de lange termijn voor bedrijven worden verlaagd.

4. Handige installatie en onderhoud: Het productontwerp geeft prioriteit aan operationele efficiëntie ter plaatse, waardoor een snelle montage en demontage mogelijk wordt. Deze gemakkelijk te onderhouden functie vermindert de uitvaltijd tijdens het onderhoud van apparatuur aanzienlijk, waardoor bedrijven hun productiviteit kunnen maximaliseren.

Kern technische specificaties:

De koppelingen uit de GB-serie omvatten een breed scala aan modellen – van GB1 tot GB25 – die kunnen voldoen aan de uiteenlopende eisen van toepassingen, variërend van kleinschalige precisieapparatuur tot ultrazware industriële machines:

1. Nominaal koppel (Tn): Bestrijkt een extreem breed bereik, beginnend bij 0,63 kN·m en kan zware koppelbelastingen tot 5600 kN·m overbrengen.

2. Toegestane snelheid ([n]): Ondersteunt verschillende bedrijfsomstandigheden, variërend van toepassingen met hoge snelheid tot toepassingen met lage snelheid, met een rotatiesnelheidsbereik van 420 tpm tot 6500 tpm.

3. Compatibiliteit met boring: De boordiameter (d1, d2) varieert van 16 mm tot 1040 mm, terwijl de boorlengte (L) tussen 45 mm en 900 mm ligt.

4. Fysieke afmetingen: Het gewicht per eenheid varieert van een lichtgewicht van 3,5 kg tot een zware 22.381 kg, waarbij de vetvulvolumes variëren van 31 ml tot 23.000 ml.

Typische toepassingsgebieden

Dankzij de uitzonderlijke prestaties en het robuuste ontwerp wordt dit product op grote schaal gebruikt in tal van zware industriële sectoren, waaronder:

1. Metallurgie en mijnbouwapparatuur: Walserijaandrijvingen, brekers en mijnliften.

2. Hef- en transportmachines: Grootschalige kranen, havenbehandelingsapparatuur en materiaaltransportsystemen.

3. Algemeen zwaar materieel: Machines voor het maken van papier, waterbouwapparatuur en diverse grootschalige industriële pompen en compressorsystemen.

Neem contact met ons op

PDF-download

VOORV: GBD Motorasverlenging trommeltandwielkoppeling (Q/YG 11003X-2018)
VOLGENDE: GB Trommeltandwielkoppeling (Q/YG11001X-2018)

Productparameters

Bericht verzenden

TECHNISCHE PARAMETERS

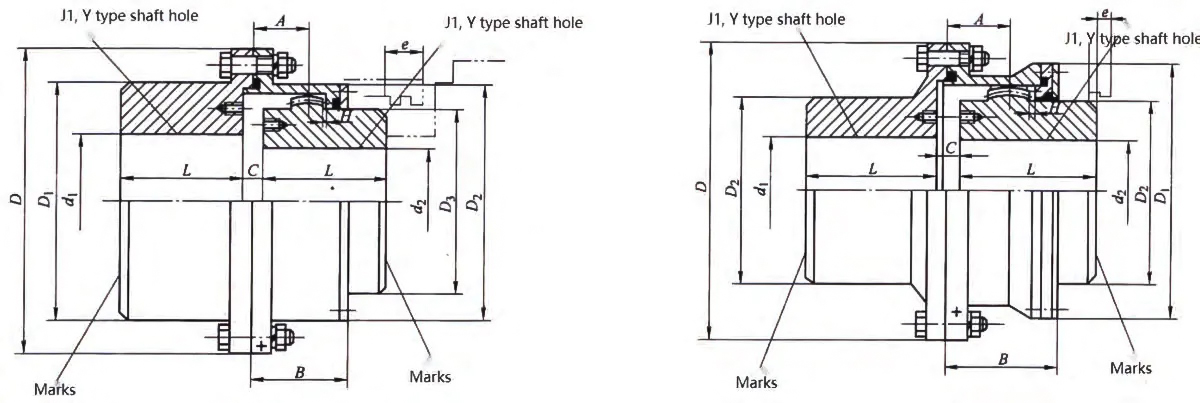

GBZl~GBZ13type trommeltandwielkoppeling	GBZ14 ~ GBZ25 type trommeltandwielkoppeling

GBZ-type trommeltandwielkoppeling met basisparameters van de tussenas en hoofdafmetingen

Typ	Nominaal koppel Tn/KN·m	Toegestaan snelheid [n]/r.min⁻¹	Schacht gat diameter		Schacht gat lengte	D	D₁	D₂	D₃	C	H	A	B	e	Moment van traagheid /kg·m²	Hoeveelheid van vet / ml	Massa /kg
			d₁	d₂	L	D	D₁	D₂	D₃	C	H	A	B	e
			mm
GBZ1	0.63	6500	16-50	16-35	45	103	71	71	50	8	2	18	38	38	0.004	31	3.5
GBZ2	1.00	6000	20-60	20-45	50	115	83	83	60	8	2	21	44	42	0.007	42	5.3
GBZ3	1.6	5600	22-70	22-56	63	127	95	95	75	8	2	22	45	42	0.011	42	7.8
GBZ4	2.8	5100	38-80	38-65	71	149	116	116	90	8	2	24.5	49	42	0.023	53	12
GBZ5	4.5	4600	40-90	40-75	80	167	134	134	105	10	2.5	27.5	54	42	0.044	77	18.1
GBZ6	6.3	4300	45-105	45-90	90	187	153	153	125	10	2.5	28	55	42	0.08	91	25
GBZ7	8.0	4000	50-115	50-105	100	204	170	170	140	10	2.5	30	59	42	0.13	108	36
GBZ8	11.20	3700	55-125	55-115	112	230	186	186	155	12	3.0	33.5	71	47	0.215	161	46.1
GBZ9	18.00	3350	60-150	60-135	125	256	212	212	180	12	3.0	34.5	73	47	0.415	184	71.8
GBZ10	25.00	3000	65-150	65-150	140	287	239	239	200	14	3.5	39	82	47	0.67	276	91.1
GBZ11	36.1	2700	110-175	110-175	170	325	250	276	235	14	3.5	40.5	85	47	1.223	322	137
GBZ12	56	2450	130-200	130-200	190	362	286	313	270	16	4.0	44.5	95	49	2.39	404	212.8
GBZ13	80	2200	150-225	150-225	200	412	322	350	300	18	4.5	49	104	49	3.93	585	272.3
GBZ14	125	2000	170-250	170-250	235	462	420	335	－	22	5.5	86	148	63	7.67	1600	438
GBZ15	195	1800	190-285	190-285	260	512	465	380	－	22	5.5	91	158	63	12.425	2100	566
GBZ16	265	1600	220-320	220-320	285	580	522	430	－	28	7.0	104.5	177	67	21.2	2500	751
GBZ17	383	1400	250-365	250-365	315	644	582	490	－	28	7.0	99	182	67	38.825	2700	1110
GBZ18	550	1210	280-400	280-400	355	726	658	540	－	28	8.0	111	215	75	69.5	3900	1580
GBZ19	800	1050	300-470	300-470	400	818	748	630	－	32	9	116	220	75	122.5	5000	2115
GBZ20	1120	910	360-540	360-540	450	928	838	720	－	32	10.5	123.5	235	75	240	6200	3223
GBZ21	1550	800	400-600	400-600	500	1022	928	810	－	40	11.5	127.5	245	75	435	7000	4780
GBZ22	2000	700	450-680	450-680	560	1134	1036	915	－	40	13.0	131	255	75	701.25	8700	6069
GBZ23	2800	610	530-770	530-770	710	1282	1178	1030	－	50	14.5	149.5	290	80	1415.75	15000	9633
GBZ24	4000	500	560-850	560-850	800	1428	1322	1175	－	50	16.5	158.5	305	80	2682.75	18000	14465
GBZ25	5600	420	670-1040	670-1040	900	1644	1538	1390	－	50	19.0	162.5	310	80	5836.5	23000	22381
