T50 slangveerkoppeling met aansluitas

Slangveerkoppeling is een andere naam voor roosterkoppeling.

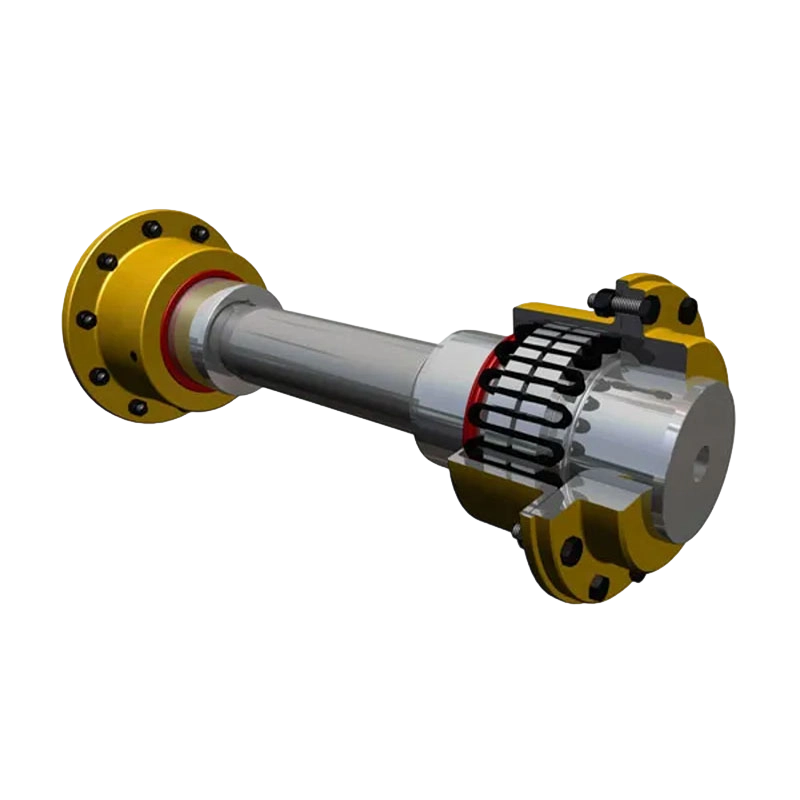

Een slangveerkoppeling met een verbindingsas is een mechanisch apparaat dat wordt gebruikt in krachtoverbrengingstoepassingen om twee assen met elkaar te verbinden, waardoor ze koppel kunnen overbrengen en tegelijkertijd verkeerde uitlijning, trillingen en andere bewegingsonregelmatigheden kunnen opvangen. Dit type koppeling staat bekend om zijn flexibiliteit, duurzaamheid en vermogen om onder verschillende omstandigheden te werken, waardoor het ideaal is voor een reeks industriële toepassingen.

Ontwerp en structuur

• Slang lente: Het centrale kenmerk van deze koppeling is de slangenveer, een spiraalvormige spoel of een reeks spoelen die in meerdere richtingen kan buigen. Deze veer zorgt ervoor dat de koppeling hoek-, parallelle en axiale verkeerde uitlijning tussen verbonden assen kan opvangen.
• Verbindingsas: De koppeling is verbonden met de assen van de aandrijf- en aangedreven machines via flenzen of naven die de uiteinden van de slangveer vastzetten. De verbindingsas brengt de rotatiebeweging en het koppel over van de ene as naar de andere.
• Materialen: Normaal gesproken is de slangveer gemaakt van zeer sterke, vermoeidheidsbestendige materialen zoals staal of gespecialiseerde legeringen. De naven of flenzen zijn meestal gemaakt van staal, roestvrij staal of andere robuuste metalen om duurzaamheid en betrouwbaarheid te garanderen.

Functionaliteit en voordelen

• Flexibiliteit: De inherente flexibiliteit van de slangveer zorgt ervoor dat deze schokken, trillingen en kleine verkeerde uitlijningen die tijdens het gebruik optreden, kan absorberen, waardoor zowel de koppeling als de aangesloten machines worden beschermd.
• Duurzaamheid: Ontworpen om hoge niveaus van stress en vermoeidheid te weerstaan, hebben slangveerkoppelingen een lange levensduur, zelfs in veeleisende omgevingen.
• Onderhoud: Deze koppelingen vergen over het algemeen minimaal onderhoud vanwege hun eenvoudige maar effectieve ontwerp. Periodieke inspecties en smering (indien nodig) zijn meestal voldoende om ze in optimale staat te houden.
• Prestaties: Slangveerkoppelingen zorgen voor een consistente en betrouwbare koppeloverdracht, met minimale speling en een hoge torsiestijfheid, waardoor een efficiënte krachtoverdracht tussen de assen wordt gegarandeerd.

Toepassingen

Slangveerkoppelingen worden veel gebruikt in diverse industriële sectoren, waaronder:

• Productie: Voor het aansluiten van motoraangedreven apparatuur zoals transportbanden, mixers en pompen.
• Automobiel: In aandrijflijnsystemen om transmissieassen met elkaar te verbinden, waardoor een soepele vermogensafgifte wordt gegarandeerd.
• Lucht- en ruimtevaart: Voor het verbinden van assen in motor- en besturingssystemen, waarbij nauwkeurige koppeloverbrenging en flexibiliteit cruciaal zijn.
• Marien: In scheepsvoortstuwingssystemen en hulpmachines, waar ze bestand moeten zijn tegen zware bedrijfsomstandigheden.

Voordelen

• Veelzijdigheid: Geschikt voor een breed scala aan toepassingen vanwege hun vermogen om verschillende soorten verkeerde uitlijning en operationele omstandigheden aan te kunnen.
• Schokabsorptie: Effectief in het dempen van trillingen en schokken, waardoor aangesloten apparatuur wordt beschermd en de levensduur ervan wordt verlengd.
• Kosteneffectief: Slangveerkoppelingen bieden een balans tussen prestaties, duurzaamheid en weinig onderhoud en bieden een kosteneffectieve oplossing voor veel industriële koppelingsvereisten.

Overwegingen

• Uitlijning: Hoewel de slangveerkoppeling een verkeerde uitlijning kan opvangen, kan een overmatige verkeerde uitlijning nog steeds leiden tot voortijdige slijtage of defecten. Een juiste installatie en uitlijning zijn cruciaal.
• Laadvermogen: Het is belangrijk om een koppeling te selecteren met het juiste draagvermogen voor de specifieke toepassing om overbelasting en mogelijke schade te voorkomen.

Conclusie
Slangveerkoppelingen met verbindingsassen zijn een robuuste en flexibele oplossing voor aandrijfbehoeften in diverse industrieën. Hun vermogen om verkeerde uitlijningen aan te pakken, schokken te absorberen en een betrouwbare koppeloverdracht te bieden, maakt ze tot een waardevol onderdeel bij het garanderen van de soepele werking van mechanische systemen. Wanneer ze op de juiste manier worden gekozen en onderhouden, kunnen deze koppelingen de prestaties en levensduur van aangesloten machines aanzienlijk verbeteren.
