MCS type pruimvormige elastische koppeling (Q/YM 35014X-2018)

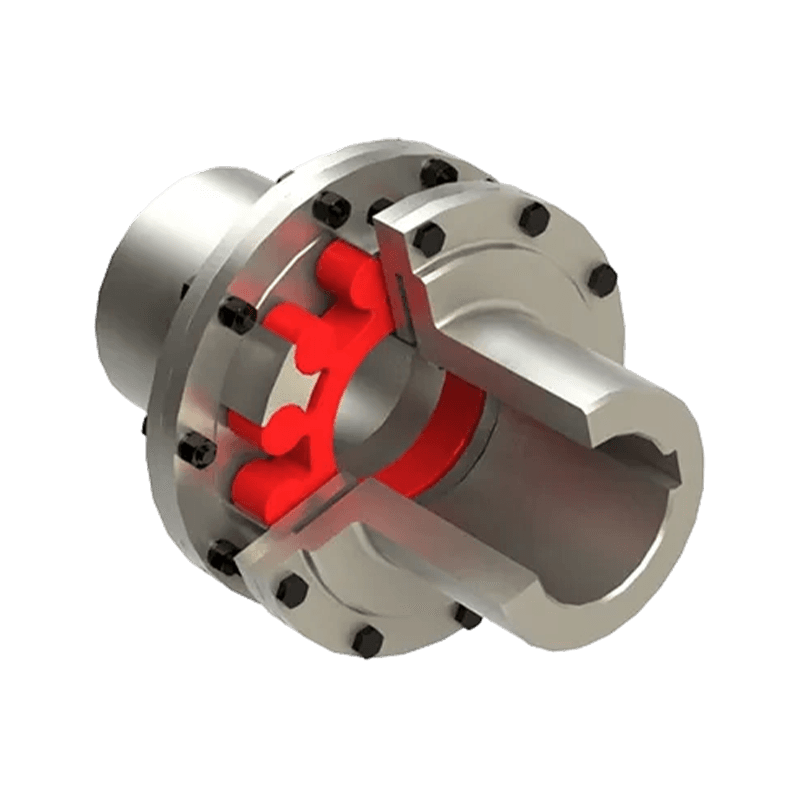

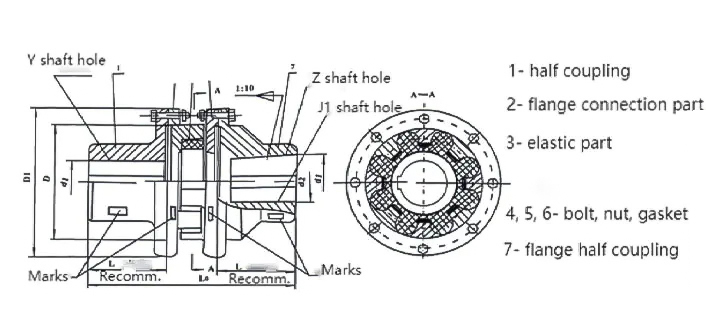

MCS type pruimenbloesemvormige elastische koppeling (voldoet aan de Q/YM 35014X-2018 standaard) Het heeft een dubbele flensstructuur, voornamelijk bestaande uit twee halve flenskoppelingen met uitstekende klauwen, flensconnectoren, pruimenbloesemvormige elastische elementen en bijpassende bouten, moeren en ringen. Het belangrijkste voordeel ligt in het feit dat beide uiteinden zijn voorzien van flenzen, die via boutverbindingen direct kunnen worden gecombineerd met de flenzen of installatieoppervlakken van andere apparatuur. Dit ontwerp verbetert niet alleen aanzienlijk het gemak en de stabiliteit van de installatie, maar zorgt ook voor een hoge coaxialiteit tussen de koppeling en de apparatuur door de fysieke structuur. Als hoogwaardig flexibel transmissiecomponent maakt het gebruik van elastische pruimenbloesemelementen die tussen de convexe klauwen zijn geplaatst om een ​​axiale verbinding te bereiken en tegelijkertijd een flexibele en betrouwbare krachtoverbrenging te garanderen.

In termen van prestaties en aanpassingsvermogen van de toepassing heeft deze koppeling een sterk multidirectioneel verplaatsingscompensatievermogen, dat automatisch radiale, hoekige en axiale verschuivingen tussen assystemen kan compenseren door de fysieke vervorming van elastische elementen, en de transmissie-efficiëntie kan oplopen tot meer dan 99%. De uitstekende elastische buffereigenschappen kunnen trillingen en schokken tijdens bedrijf effectief absorberen, mechanisch geluid verminderen en de levensduur van de apparatuur verlengen. Tegelijkertijd vermijdt de goede elektrische isolatieprestatie effectief de impact van elektromagnetische interferentie op de werking van het systeem. De MCS-serie is geschikt voor werkomgevingen variërend van -35 ℃ tot 80 ℃, met een nominaal koppelbereik van 28 N · m tot 14000 N · m, een maximaal toelaatbaar toerental van 8500 tpm, en is compatibel met verschillende asgatdiameters variërend van 12 mm tot 160 mm. Met de kenmerken van geen smering, weinig onderhoud en ondersteuning voor frequent starten en voorwaartse en achterwaartse rotatie, wordt dit product veel gebruikt in zware industriële sectoren zoals de metallurgie, mijnbouw, waterbescherming, hijs- en transportmachines, en papiermachines die een extreem hoge betrouwbaarheid vereisen.
