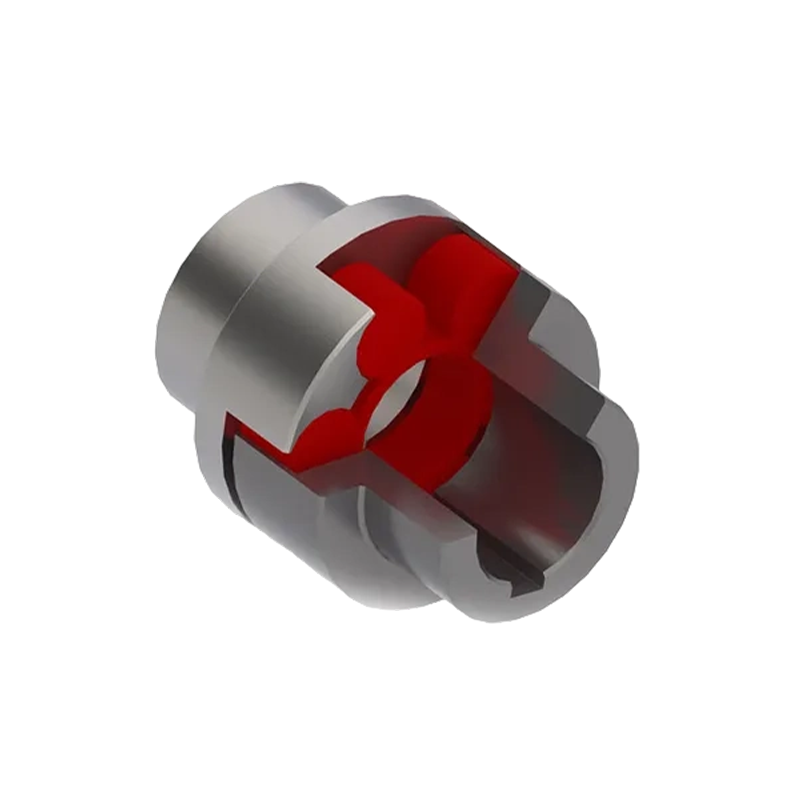

MCD type pruimvormige elastische koppeling (Q/YM 35013X-2018)
MCD type pruimenbloesemvormige elastische koppeling (voldoet aan de Q/YM 35013X-2018 standaard) heeft schokabsorptie, slijtvastheid en bufferprestaties, die de impact tijdens de transmissie effectief kunnen verlichten. Het aanpassingsvermogen aan de omgeving is ook zeer breed en kan een stabiele werking handhaven in het temperatuurbereik van -30 ° C tot 80 ° C. Wat de belangrijkste technische parameters betreft, biedt de MCD-serie een grote selectieruimte, met een nominaal koppel variërend van 28 N · m tot 14.000 N · m, een onmiddellijk maximaal koppel dat tot 25.200 N · m kan weerstaan, en een maximaal toelaatbare snelheid van 8500 tpm. Om zich aan te passen aan verschillende complexe mechanische assystemen, ondersteunt het asgatdiameters van 12 mm tot 160 mm en is het uitgerust met elastische elementen met verschillende specificaties van MT1 tot MT14. Met zijn robuuste transmissieprestaties wordt het product op grote schaal gebruikt in zware industriële sectoren, zoals metallurgische apparatuur, mijnbouwmachines, waterbeschermingstechniek, hijs- en transportmachines, papiermachines en havenfaciliteiten.
- Productparameters
- Bericht verzenden
TECHNISCHE PARAMETERS

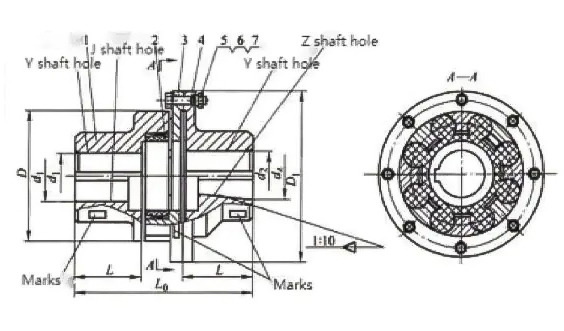

Basisparameters en hoofdafmetingen van MCD quincunx elastische koppeling
| Typ | Nominaal koppel Tn/N·m | Maximaal koppel Tmax/N·m | Toegestaan snelheid [n]/r.min⁻¹ | Diameter asgat d 1, d 2 , d z | L | L₀ | D | D₁ | Elastisch onderdeel typ | Massa m/kg | Ogenblik van traagheid I/kg•m² |
| MCD1 | 28 | 50 | 8500 | 12,14,15,18,19,20,22,24,25 | 35 | 92 | 50 | 90 | MT1 | 1.206 | 0.00082 |
| MCD2 | 50 | 100 | 7600 | 16,18,19,20,22,24,25,28,30 | 38 | 101.5 | 60 | 100 | MT2 | 1.648 | 0.0014 |
| MCD3 | 112 | 200 | 6900 | 20,22,24,25,28,30,32 | 40 | 110 | 70 | 110 | MT3 | 2.357 | 0.0024 |
| MCD4 | 160 | 288 | 6200 | 22,24,25,28,30,32,35,38,40 | 45 | 122 | 85 | 125 | MT4 | 3.556 | 0.005 |
| MCD5 | 355 | 640 | 5000 | 25,28,30,32,35,38,40,42,45 | 50 | 138.5 | 105 | 150 | MT5 | 6.361 | 0.0135 |
| MCD6 | 450 | 810 | 4100 | 30,32,35,38,40,42,45,48 | 55 | 155 | 125 | 185 | MT6 | 10.768 | 0.0329 |
| MCD7 | 710 | 1280 | 3700 | 35*,38*,40*,42*,45,48,50,55 | 60 | 172 | 145 | 205 | MT7 | 15.302 | 0.0581 |
| MCD8 | 1250 | 2250 | 3100 | 45*,48*,50,55,56,60,63,65 | 70 | 195 | 168 | 240 | MT8 | 22.717 | 0.1175 |
| MCD9 | 2000 | 3600 | 2800 | 55*,56*,60,63,65,70,71,75,80 | 80 | 224 | 198 | 270 | MT9 | 34.439 | 0.233 |
| MCD10 | 3150 | 5670 | 2500 | 60*,63*,65*,70,71,75,80,85,90,95,100 | 90 | 248 | 228 | 305 | MT10 | 51.358 | 0.459 |
| MCD11 | 5000 | 9000 | 2200 | 70,71*,75*,80*,85*,90,95,100,110,120 | 100 | 284 | 258 | 350 | MT11 | 81.302 | 0.977 |
| MCD12 | 7100 | 12780 | 1900 | 80*,85*,90*,95*,100,110,120,125,130 | 115 | 321 | 298 | 400 | MT12 | 115.53 | 1.751 |
| MCD13 | 12500 | 22500 | 1600 | 90*,95*,100*,110*,120*,125*,130,140,150 | 125 | 348 | 358 | 460 | MT13 | 161.79 | 3.366 |
| MCD14 | 14000 | 25200 | 1500 | 100*,110*,120*,125*,130*,140,150,160 | 135 | 358 | 400 | 500 | MT14 | 196.3 | 4.867 |
Opmerking:
1. De massa en het traagheidsmoment zijn geschatte waarden, berekend op basis van het materiaal gietstaal en het grootste asgat
2. Asgatdiameter met *kan worden gebruikt voor Z-type asgat, indien volgens GB/T3852 asgatlengte, overleg met de fabrikant.
