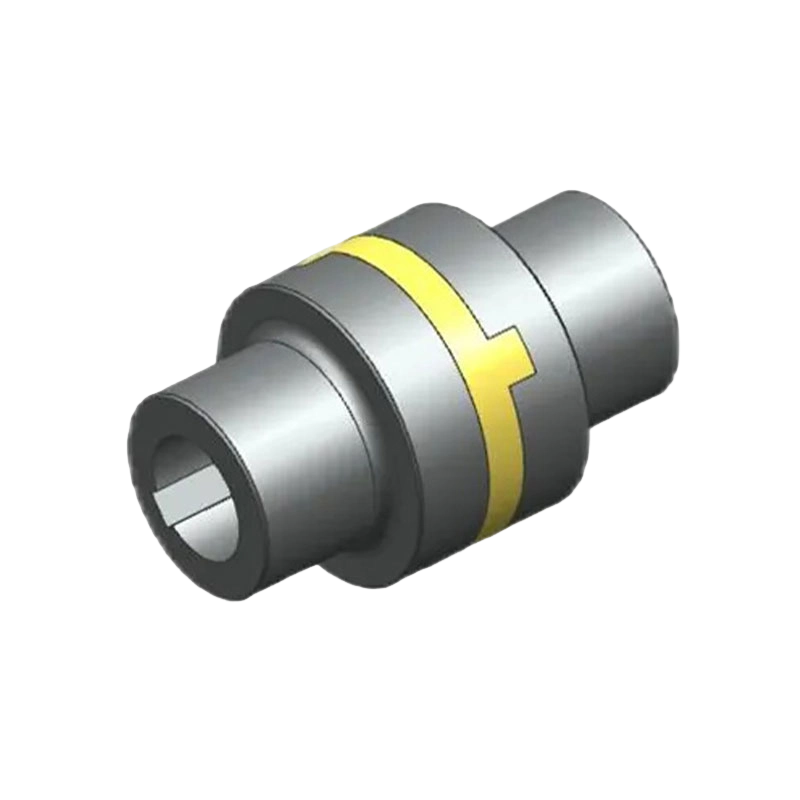

HJ-type kruisschuifkoppeling (Q/YH 18033X-2018)
HJ-type kruisschuifkoppelingen (voldoet aan de Q/YH 18033X-2018 standaard) variëren van 120 N·m tot 63.000 N·m en worden veel gebruikt in CNC-bewerkingscentra, robotautomatisering, medische apparatuur en ruimtevaart – velden met strenge eisen voor nauwkeurige positionering en bewegingscontrole.
Met zijn compacte en lichtgewicht structuur en uitstekende corrosieweerstand vermindert deze koppeling niet alleen effectief de onderhoudsbehoeften van apparatuur en de benodigde ruimte, maar verbetert ook aanzienlijk de betrouwbaarheid op lange termijn van precisiemechanische systemen onder complexe bedrijfsomstandigheden door een eenvoudig installatieproces en een soepele werking.
- Productparameters
- Bericht verzenden
TECHNISCHE PARAMETERS

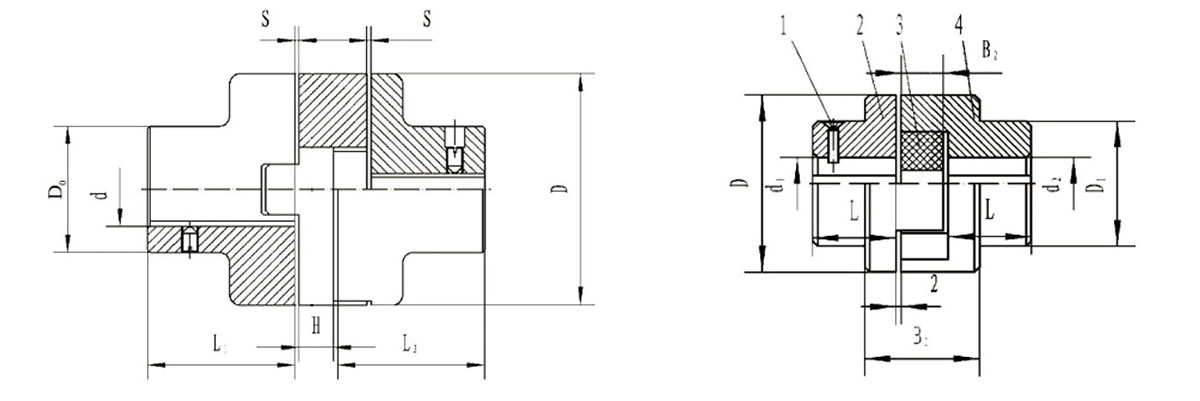

1、Schroef 2、Halve koppeling 3、Slider 4、Halve koppeling
Basisparameters en hoofdafmetingen van kruisschuifkoppeling van het HJ-type
| Typ | Nominaal koppel Tn(N.m) | Toegestane snelheid [n]r/min | Diameter asgat | D | D₁ | L | H | S | Moment van traagheid (kg·m²) | Massa /kg |
| HJ70 | 120 | 250 | 15-18 | 70 | 32 | 42 | 14 | 0.5 | 0.002 | 1.5 |
| HJ90 | 250 | 250 | 20-30 | 90 | 45 | 52 | 14 | 0.5 | 0.008 | 2.6 |
| HJ100 | 500 | 250 | 36-40 | 100 | 60 | 70 | 19 | 0.5 | 0.026 | 5.5 |
| HJ130 | 800 | 250 | 45-50 | 130 | 80 | 90 | 19 | 0.5 | 0.07 | 10 |
| HJ150 | 1250 | 250 | 55-60 | 150 | 95 | 112 | 19 | 0.5 | 0.14 | 15.5 |
| HJ170 | 2000 | 250 | 65-70 | 170 | 105 | 125 | 24 | 1 | 0.25 | 22.5 |
| HJ190 | 3200 | 250 | 75-80 | 190 | 110 | 140 | 29 | 1 | 0.5 | 31.5 |
| HJ210 | 5000 | 250 | 80-90 | 210 | 130 | 160 | 33 | 1 | 0.9 | 45 |
| HJ240 | 8000 | 250 | 95-100 | 240 | 140 | 180 | 33 | 1 | 1.6 | 59.5 |
| HJ260 | 9000 | 250 | 70-130 | 260 | 160 | 190 | 33 | 1 | 2 | 76 |
| HJ280 | 10000 | 100 | 80-120 | 280 | 170 | 200 | 33 | 1 | 3 | 94.3 |
| HJ300 | 13000 | 100 | 90-150 | 300 | 180 | 210 | 43 | 1 | 4.3 | 131 |
| HJ320 | 16000 | 100 | 130-140 | 320 | 190 | 220 | 43 | 1 | 5.7 | 145 |
| HJ340 | 20000 | 100 | 150 | 340 | 210 | 250 | 48 | 1 | 8.4 | 185 |
| HJ360 | 32500 | 100 | 110-170 | 360 | 240 | 280 | 48 | 1.5 | 19.2 | 223 |
| HJ400 | 38700 | 80 | 120-200 | 400 | 260 | 300 | 48 | 2 | 26.1 | 258 |
| HJ460 | 63000 | 70 | 150-220 | 460 | 300 | 350 | 58 | 2 | 62.9 | 390 |
