ZCD type conische asgat elastische pin tandwielkoppeling (Q/YZ33007X-2018)

ZCD type conische asgat elastische pin tandwielkoppeling Kernkenmerk

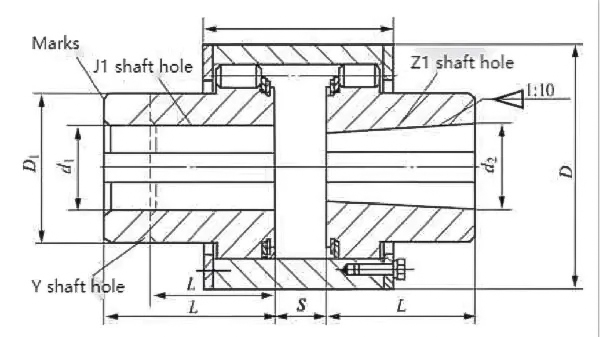

1. Uitstekende pasvorm in het kegelgat: Het ene uiteinde is een conisch asgat, dat wordt vastgezet door het conische oppervlak, waardoor een hoge uitlijningsnauwkeurigheid en gemakkelijke installatie en demontage worden bereikt. Het is geschikt voor directe verbinding met de conische uitgaande as van de motor/tandwielreductor, waardoor een stabiele en betrouwbare koppeloverdracht wordt gegarandeerd.

2. Zware en efficiënte koppeloverbrenging: Het nominale koppelbereik is breed (tot enkele honderdduizenden N·m), met een kleinere draaidiameter, een kleiner volume en een lager gewicht bij hetzelfde koppel, waardoor de tandkoppeling gedeeltelijk kan worden vervangen.

3. Driedimensionale compensatiemogelijkheid: De elastische pen en de tandgroef kunnen axiale (ongeveer 1,5 ~ 2,5 mm), radiale (ongeveer 0,3 ~ 0,6 mm) en hoekafwijkingen (ongeveer 0,5 °) compenseren, zich aanpassen aan installatiefouten en vervormingen van de werkomstandigheden.

4. Onderhoudsvrij en geluidsarm: De nylon pen is zelfsmerend, vereist geen extra smering, is schoon en milieuvriendelijk; de structuur is eenvoudig en de pen kan worden vervangen door de beschermplaat te verwijderen, met lage onderhoudskosten.

5. Eenvoudige structuur en eenvoudige productie: Weinig onderdelen, geen uiterst nauwkeurige tandwielverwerking vereist, korte productiecyclus en lagere kosten.

6. Arbeidsomstandigheden en beperkingen: Het werktemperatuurbereik is -20 ℃ tot 70 ℃, geschikt voor algemene machines met middelmatige tot zware belasting en frequente start-stop; trillingen en geluidsreductie zijn gemiddeld, niet geschikt voor gelegenheden met strikte eisen voor trillings-/geluidsbeheersing, hoge snelheid of extreme temperaturen.

7. Bescherming tegen overbelasting: Bij overbelasting kan de elastische pin vervormen of breken om de belangrijkste transmissiecomponenten (zoals de motor en het reductiemiddel) te beschermen.
Samenvatting

Met het conische asgat worden een uiterst nauwkeurige uitlijning en een gemakkelijke montage/demontage bereikt. Het beschikt ook over transmissie en torsie bij zware belasting, evenals compensatie met drie elementen. Het is smeermiddelvrij en gemakkelijk te onderhouden, waardoor het een kosteneffectieve keuze is voor middelzware en zware conische asverlengingssystemen.
