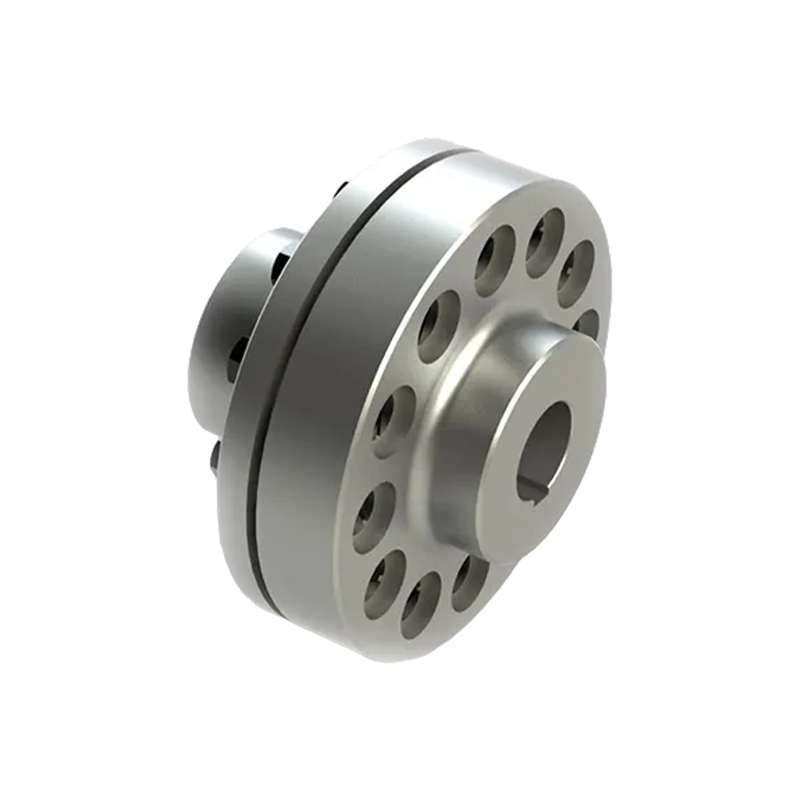

TC-type elastische hulspenkoppeling (Q/YZ 320033-2018)
TC-type kolompenkoppeling met elastische huls (Q/YZ 320033-2018) is een hoogwaardig flexibel onderdeel dat gebruik maakt van elastische hulsvervorming om krachtoverbrenging te bereiken. Het belangrijkste voordeel ligt in het precieze ontwerp van de opening tussen de buitenste cirkel van de elastische huls en het flensgat, waardoor de koppeling een uitstekend verplaatsingscompensatievermogen heeft, waardoor de relatieve offset tussen de twee assen effectief in evenwicht wordt gebracht en de impactbelasting tijdens bedrijf wordt geabsorbeerd. Het heeft een uitstekend aanpassingsvermogen aan de omgeving en kan stabiele fysieke prestaties behouden in een breed temperatuurbereik van -30 ℃ tot 80 ℃. De structuur is eenvoudig, betrouwbaar en vereist geen smering, waardoor het een ideale keuze is voor het bereiken van schokabsorptie en geluidsreductie in kleine en middelgrote koppeltransmissiesystemen.
- Productparameters
- Bericht verzenden
TECHNISCHE PARAMETERS

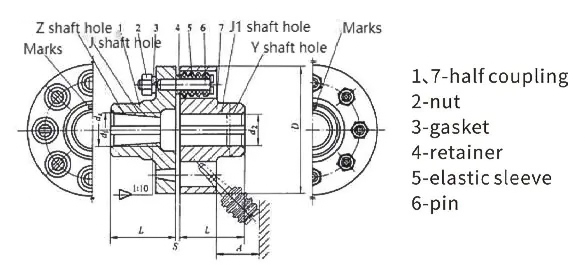

Basisparameters en hoofdafmetingen van elastische hulspinkoppeling van het TC-type
| Model | Nominaal Koppel T n /N·m | Toegestaan Snelheid [n]/r.min⁻¹ | As boring Diameter d₁, d₂, d z | L | D | S | A | Massaa m/kg | Massaa Moment van Traagheid I/kg·m² |
| TC1 | 16 | 8800 | 10,11 | 25 | 71 | 3 | 18 | 0.818 | 0.00047 |
| 12,14 | |||||||||
| TC2 | 25 | 7600 | 12,14 | 35 | 80 | 1.195 | 0.00084 | ||
| 16,18,19 | |||||||||
| TC3 | 63 | 6300 | 16,18,19 | 38 | 95 | 4 | 35 | 2.195 | 0.0023 |
| 20,22 | |||||||||
| TC4 | 100 | 5700 | 20,22,24 | 40 | 106 | 3.2 | 0.0037 | ||
| 25,28 | |||||||||
| TC5 | 224 | 4600 | 25,28 | 50 | 128 | 5 | 45 | 6.052 | 0.012 |
| 30,32,35 | |||||||||
| TC6 | 355 | 3800 | 32,35,38 | 55 | 158 | 9.568 | 0.028 | ||
| 40,42 | |||||||||
| TC7 | 560 | 3600 | 40,42,45,48 | 65 | 188 | 15.7 | 0.055 | ||
| TC8 | 1120 | 3000 | 45,48,50,55,56 | 70 | 224 | 6 | 65 | 24 | 0.134 |
| 60,63 | |||||||||
| TC9 | 1600 | 2850 | 50,55,56 | 80 | 248 | 31 | 0.213 | ||
| 60,63,65,70,71 | |||||||||
| TC10 | 3150 | 2300 | 63,65,70,71,75 | 100 | 315 | 8 | 80 | 61.4 | 0.66 |
| 80,85,90,95 | |||||||||
| TC11 | 6300 | 1800 | 80,85,90,95 | 115 | 400 | 10 | 100 | 120.7 | 2.12 |
| 100.110 | |||||||||
| TC12 | 12500 | 1450 | 100.110,120,125 | 135 | 475 | 12 | 130 | 210.34 | 5.39 |
| 130 | |||||||||
| TC13 | 22400 | 1150 | 120.125 | 160 | 600 | 14 | 180 | 419.36 | 17.58 |
| 130.140.150 | |||||||||
| 160.170 |
