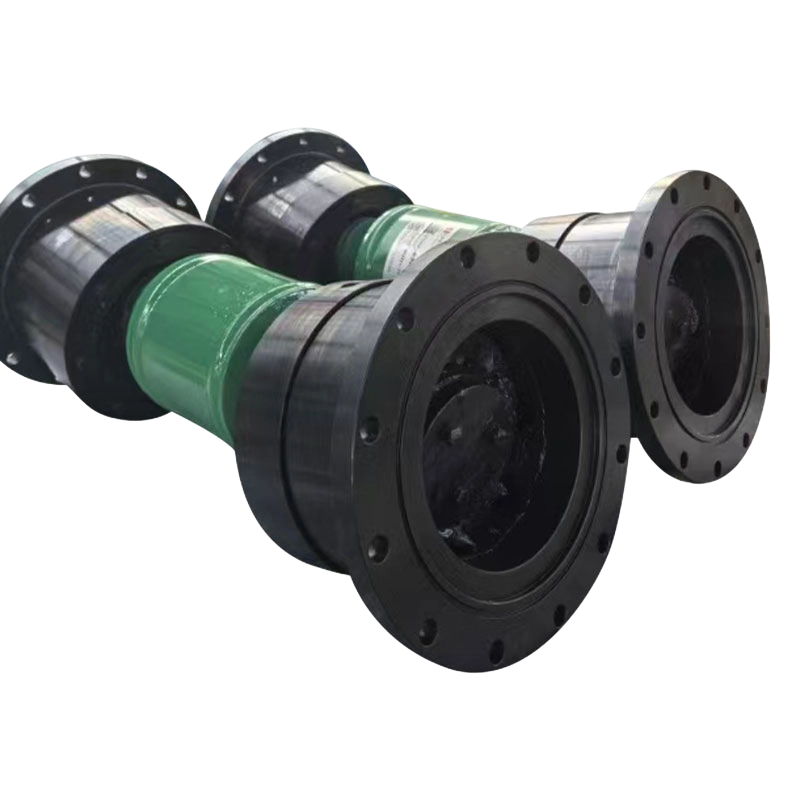

QWL-type universele koppeling met kogelkooi

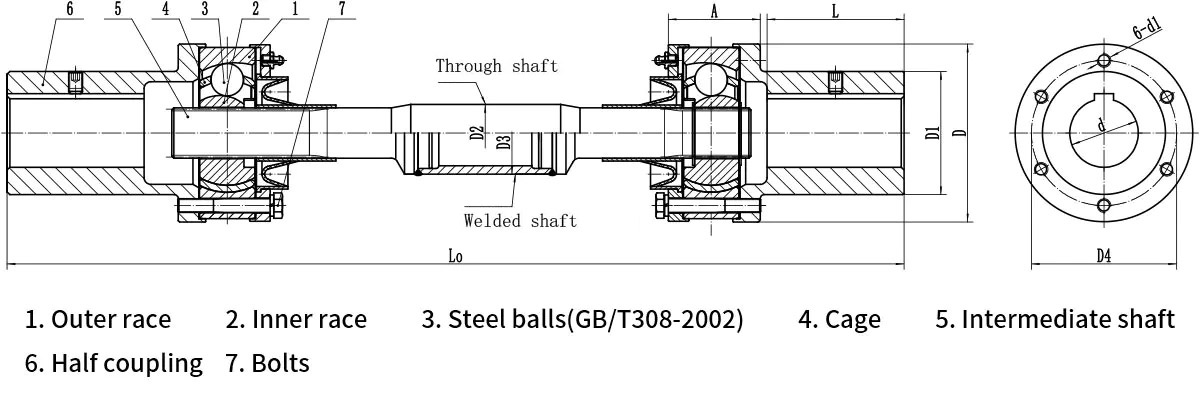

De QWL-serie universele kogelkooikoppeling is een component voor krachtoverbrenging die hoge precisie combineert met transmissiekarakteristieken met constante snelheid. Het belangrijkste voordeel ligt in het vermogen om een ​​perfect synchrone rotatie met constante snelheid tussen de aandrijf- en aangedreven assen te handhaven, zelfs als er sprake is van een hoekafwijking of een kleine verplaatsing; deze prestatie overtreft aanzienlijk die van standaard kruisas-universeelkoppelingen. Het koppel wordt overgebracht via de zuivere rollende beweging van stalen precisiekogels tussen de kooiramen en de loopbanen.

De series offers nominal torque ratings ranging from 180 N·m to 10,000 N·m and swing diameters between 85 mm and 275 mm, while supporting maximum angular misalignments of 14° to 18°. Thanks to its symmetrical raceway design and stable mechanical structure, the QWL coupling offers robust impact resistance while effectively eliminating speed fluctuations and vibrations during transmission. Widely used in applications requiring exceptional transmission precision—such as metallurgical rolling mill roller tables, CNC machine tool spindles, precision conveyor lines, and the slewing mechanisms of construction machinery—it serves as an ideal connection solution for achieving high-precision motion control under heavy-load operating conditions.
