DMA elastische membraankoppeling van één type
DMB-type sleutelverbinding Enkelvoudig type elastische membraankoppeling (Q/YP 22004X-2018) is een hoogwaardige metalen elastische transmissiecomponent ontworpen voor nauwkeurige koppeloverdrachtsystemen. Het maakt gebruik van een enkele membraanstructuur gecombineerd met een sleutelverbindingsontwerp, waardoor een betrouwbare koppeloverdracht mogelijk is en tegelijkertijd axiale, hoekige en beperkte radiale verkeerde uitlijningen effectief worden gecompenseerd door de elastische vervorming van metalen membranen met hoge sterkte. Deze structuur zorgt voor een hoge torsiestijfheid en stabiele dynamische prestaties onder bedrijfsomstandigheden bij hoge snelheden.
Met zijn compacte structuur, spelingsvrije transmissie-eigenschappen en smeermiddelvrije werking is de DMB-koppeling breed geschikt voor industriële velden die hoge precisie en betrouwbaarheid vereisen, zoals servosystemen, precisiemachines, metallurgische apparatuur en krachtoverbrengingssystemen. Het robuuste ontwerp verbetert de operationele stabiliteit, vermindert tegelijkertijd de onderhoudsvereisten en verlengt de levensduur op lange termijn.
- Productparameters
- Bericht verzenden
TECHNISCHE PARAMETERS

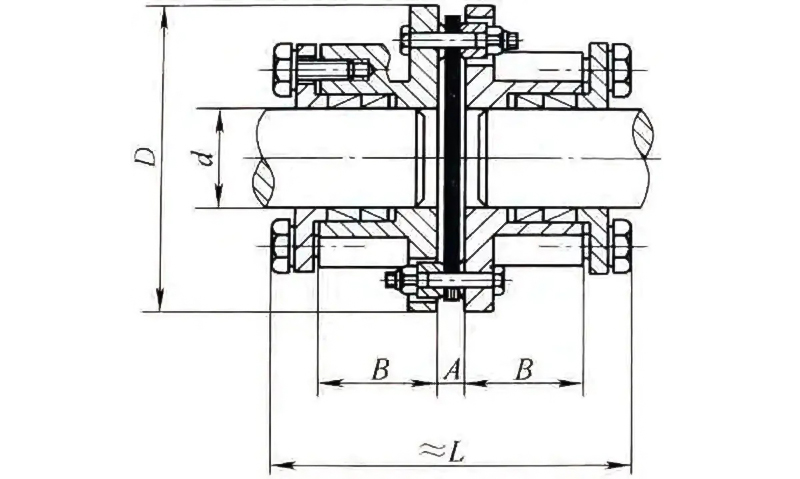

Basisparameters en hoofdafmetingen van de MPJ-membraankoppeling met de tussenas
| Typ | Gat diameter d | D/mm | L/mm | EEN/mm | B/mm | Massa /kg | Toegestaan snelheid [n]/(r.min) | Nominaal koppel T/N·m | Toegestaan compensatie | |
| Hoek/(°) | Axel/mm | |||||||||
| 1 | 8-22 | 68 | 90 | 6.1 | 26 | 0.85 | 20000 | 33 | 1 | ±0,8 |
| 2 | 10-32 | 82 | 95 | 6.6 | 26 | 1.2 | 20000 | 90 | 1 | ±1,0 |
| 3 | 10-35 | 93 | 110 | 8.4 | 29 | 1.7 | 18000 | 173 | 1 | ±1,2 |
| 4 | 10-42 | 104 | 124 | 11.2 | 34 | 2.7 | 15000 | 245 | 1 | ±1,4 |
| 5 | 15-50 | 126 | 152 | 11.7 | 42 | 6.5 | 13000 | 420 | 1 | ±1,6 |
| 6 | 15-60 | 148 | 160 | 11.7 | 48 | 8.9 | 12000 | 772 | 1 | ±1,8 |
| 7 | 20-70 | 168 | 200 | 16.8 | 58 | 15.8 | 10000 | 1270 | 1 | ±2,5 |
