What Is a Diaphragm Coupling in Ghana's Industrial Drive Systems?

Wat is een membraankoppeling in de industriële aandrijfsystemen van Ghana?

A membraan koppeling is een mechanisch apparaat dat tussen twee asuiteinden binnen een industrieel aandrijfsysteem wordt geïnstalleerd om rotatiekoppel over te brengen en tegelijkertijd een mate van hoek-, parallelle of axiale verplaatsing daartussen mogelijk te maken. In plaats van te vertrouwen op rubberen inzetstukken of elastomere hulzen, maakt de koppeling gebruik van een dunne, voorgevormde metalen schijf, ook wel het diafragma genoemd, die enigszins buigt om verkeerde uitlijning op te vangen, terwijl de rest van het samenstel een stijve metaal-op-metaalverbinding behoudt. Dit plaatst het ontwerp binnen de bredere groep van niet-elastische flexibele koppelingen, waarbij compensatie plaatsvindt door relatieve beweging of speling tussen stijve componenten in plaats van door elastische materiaalvervorming. Binnen de industriële aandrijfsystemen van Ghana, inclusief die op mijnbouwlocaties, cementfabrieken en pompstations, ondersteunt deze constructie consistente koppelafgifte onder constante rotatiesnelheden en constante belasting, omstandigheden die een groot deel van continu werkende industriële machines beschrijven.

Omdat het membraan volledig van metaal is gemaakt, is er geen enkel rubberen onderdeel dat na verloop van tijd geleidelijk verhardt of barst als gevolg van blootstelling aan hitte en olie. Dit geeft de koppeling een relatief hoge torsiestijfheid, wat betekent dat er tijdens bedrijf zeer weinig draaiing optreedt tussen de aandrijf- en aangedreven zijde, een kenmerk dat van belang is wanneer nauwkeurige rotatietiming tussen aangesloten apparatuur vereist is voor aandrijfsystemen die in veeleisende industriële omgevingen werken.

Hoe verschilt de membraankoppeling van het MPJ-type met tussenas van standaardontwerpen?

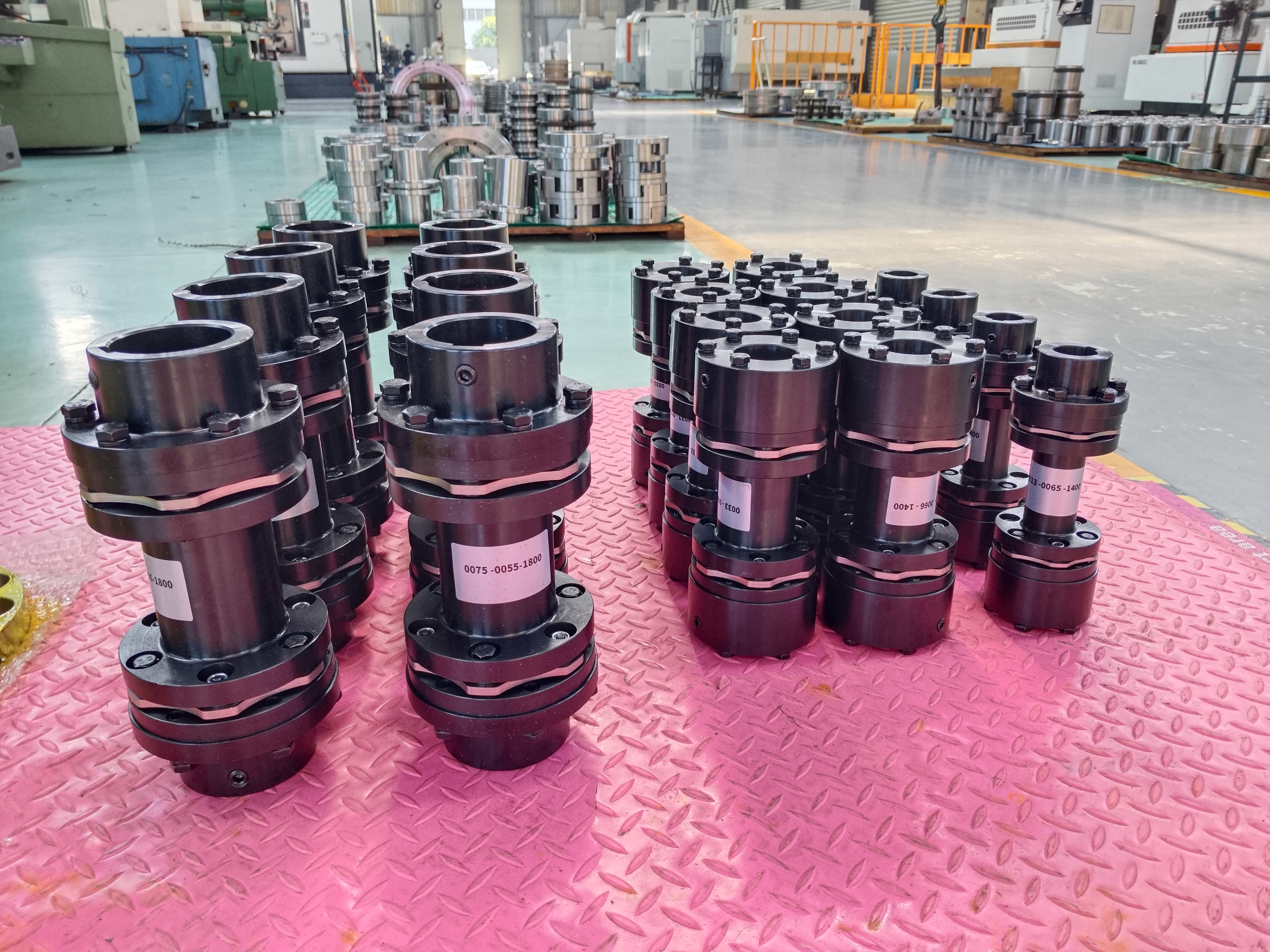

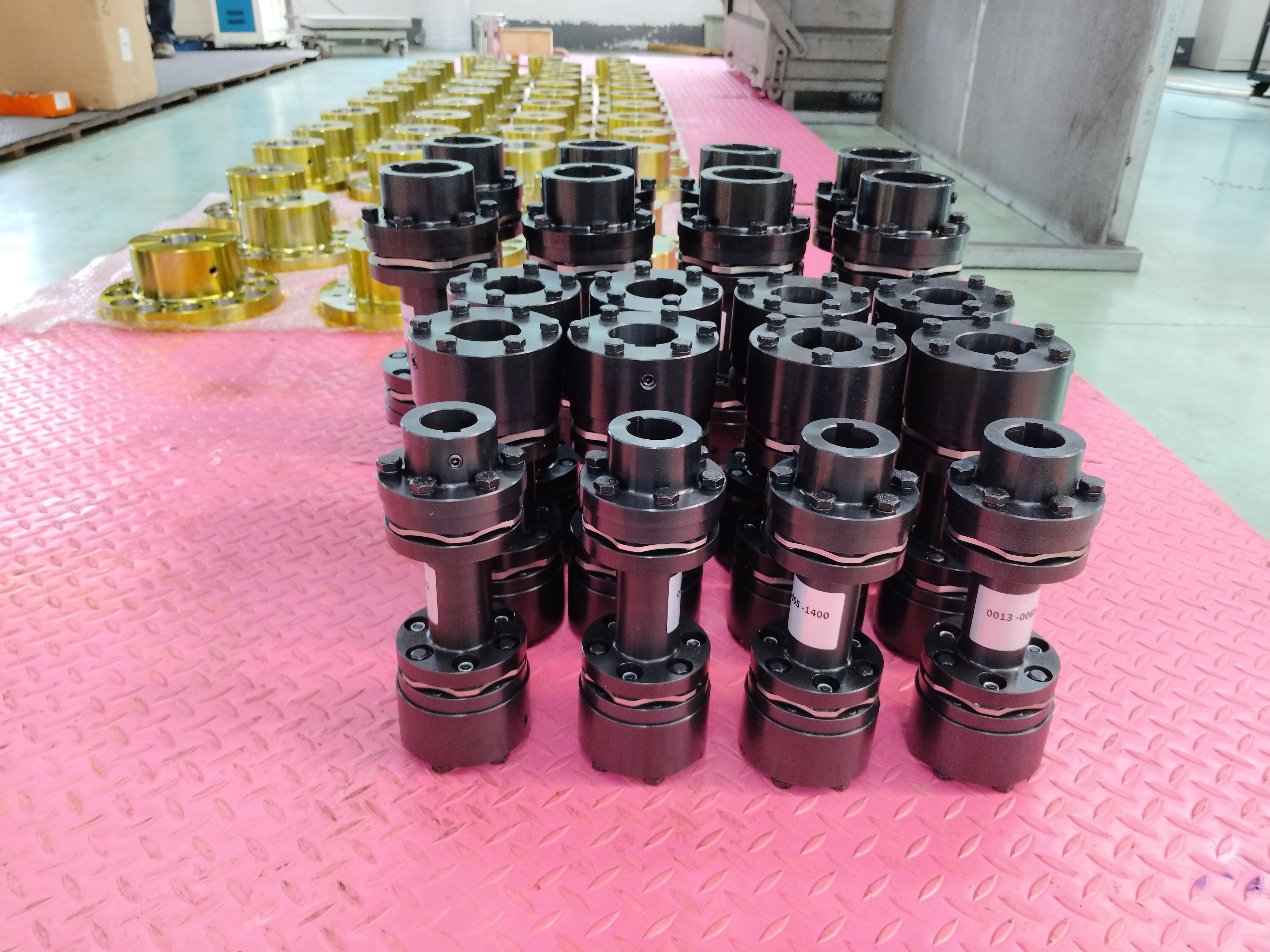

Van de membraankoppelingsvarianten die in industriële aandrijfsystemen worden gebruikt, beantwoordt de MPJ-type membraankoppeling met tussenas, gebouwd volgens de Q/YP 21002X-2018-specificatie, aan een specifieke technische behoefte: het overbrengen van koppel over een langere afstand tussen twee apparaten die niet dicht bij elkaar kunnen worden geplaatst. In plaats van twee membraansamenstellen rechtstreeks van naaf tot naaf te verbinden, voegt dit ontwerp een zeer sterke tussenas in tussen twee membraaneenheden, één gemonteerd nabij de aandrijfapparatuur en één nabij de aangedreven uitrusting. Dankzij deze opstelling kan de koppeling een aanzienlijke installatieopening overbruggen, terwijl nog steeds wordt gecorrigeerd voor diagonale, axiale en parallelle verplaatsingen die zich over die overspanning ontwikkelen als gevolg van funderingsafwijkingen of thermische schachtgroei.

Vergeleken met slangveerkoppelingen, die gebruik maken van een spiraalvormig metalen veerelement dat door gegroefde naaftanden is gewikkeld om koppel over te brengen en enige schokken te absorberen, vertrouwt het MPJ-membraanontwerp op een volledig metalen membraansamenstel in plaats van op een veer-en-groefmechanisme. Dit structurele verschil draagt ​​bij aan een opmerkelijk stijve torsierespons en een gunstig dynamisch balanceergedrag, omdat er geen los veerelement is dat onderhevig is aan verschuivingen onder centrifugaalkracht bij hogere rotatiesnelheden. Het resultaat is een stabiele koppeloverdracht, zelfs als de assnelheid toeneemt, samen met verminderde mechanische spanning die wordt overgebracht op lagers en behuizingen, en een lagere neiging tot trillingen tijdens continu gebruik.

Welke rol speelt de tussenas bij krachtoverbrenging over lange afstanden?

De tussenas functioneert als een stijf verbindingselement tussen de twee membraansamenstellen, en de lengte ervan wordt gekozen in overeenstemming met de fysieke afstand tussen de aandrijvende en aangedreven apparatuur binnen het aandrijfsysteem. In toepassingen zoals transportbandaandrijfsystemen op ertsverwerkingslocaties of pompopstellingen waarbij de motor op enige afstand van de aangedreven eenheid zit vanwege de lay-out of veiligheidseisen, zorgt deze as ervoor dat het koppel over die opening kan reizen zonder dat de motor en de pomp direct naast elkaar hoeven te zitten. Omdat de as zelf is vervaardigd uit hoogwaardig gelegeerd staal en zodanig is gedimensioneerd dat hij bestand is tegen buigen onder torsiebelasting, behoudt hij zijn rechtheid over de hele overspanning, wat op zijn beurt de membraanconstructies aan elk uiteinde helpt hun compensatiefunctie voor verkeerde uitlijning uit te voeren zoals bedoeld, in plaats van te compenseren voor een gebogen of te kleine as.

Waarom zijn diagonale, axiale en parallelle verplaatsingen van belang bij installaties met grote overspanningen?

Gedurende een lange installatieperiode kunnen kleine variaties in de zetting van de fundering, thermische uitzetting van de as onder bedrijfstemperatuur of kleine fouten tijdens de initiële uitlijning zich ophopen in verplaatsingen die moeilijk te absorberen zijn door een korte, directe koppeling. De membraansamenstellen die aan beide uiteinden van de tussenas zijn geplaatst, buigen elk onafhankelijk om te corrigeren voor het specifieke type verplaatsing dat optreedt op hun respectievelijke verbindingspunt, ongeacht of die verplaatsing hoekig, axiaal of een combinatie van beide is. Deze gedistribueerde compensatiebenadering maakt deel uit van de reden waarom het ontwerp geschikt is voor installaties met grote overspanningen waarbij een enkel koppelpunt anders onder overmatige buigspanning zou staan.

Welke materialen en productiestappen zijn betrokken bij de productie van deze koppelingen?

De diafragmaschijven worden over het algemeen geproduceerd uit roestvrij staal of warmtebehandeld gelegeerd staal, materialen die zijn geselecteerd vanwege hun vermogen om herhaaldelijk te buigen gedurende vele bedrijfscycli zonder vermoeidheidsscheuren te ontwikkelen. De productie omvat doorgaans precisiestansen of lasersnijden om het diafragmaprofiel te vormen, gevolgd door een gecontroleerd warmtebehandelingsproces dat de mechanische eigenschappen bepaalt die nodig zijn voor buigprestaties op de lange termijn. Naafcomponenten en de tussenas zijn vervaardigd uit koolstofstaal of gelegeerd staal en geboord tot de asdiameter met nauwe toleranties, aangezien zelfs een kleine onnauwkeurigheid van de boring trillingen kan veroorzaken zodra het samenstel op bedrijfssnelheid draait binnen een industrieel aandrijfsysteem.

Welke prestatiekenmerken mogen van dit koppelingstype worden verwacht?

Omdat het membraansamenstel het koppel overbrengt via continu metaal-op-metaal contact in plaats van via glijdende of in elkaar grijpende oppervlakken, blijft de speling gedurende de hele levensduur van de koppeling vrijwel nul. De torsiestijfheid is relatief hoog, wat betekent dat de koppeling zeer weinig draait onder belasting, wat toepassingen ondersteunt waarbij de rotatietiming tussen verbonden assen consistent moet blijven, zoals aandrijfassen van generatoren in elektriciteitscentrales of aandrijvingen van precisiedoseerpompen. Dynamische balanceringsprestaties zijn doorgaans ook gunstig, omdat de volledig metalen constructie de onregelmatigheden in de massaverdeling vermijdt die kunnen optreden bij op veren gebaseerde of elastomere ontwerpen bij hogere rotatiesnelheden.

Waar worden deze koppelingen toegepast binnen de industriële aandrijfsystemen van Ghana?

De Ghanese mijnbouwsector, inclusief goud- en mangaanactiviteiten, omvat vaak aandrijfsystemen voor transportbanden en brekers waarbij de plaatsing van de motoren wordt bepaald door de structurele lay-out in plaats van de nabijheid van de aangedreven apparatuur, waardoor ontwerpen van tussenaskoppelingen praktisch geschikt zijn voor het verbinden van deze op afstand van elkaar gelegen componenten binnen een groter aandrijfsysteem. Cementproductiefaciliteiten passen vergelijkbare koppelingsopstellingen met grote overspanningen toe binnen ovenaandrijflijnen, waarbij thermische uitzetting langs de aslengte tijdens continue bakcycli vereist dat de membraansamenstellen corrigeren voor verplaatsing die zich geleidelijk ontwikkelt tijdens bedrijf.

Energieopwekkingsfaciliteiten, waaronder thermische en waterkrachtcentrales, gebruiken diafragmakoppelingen met tussenassen om turbines te verbinden met generatoren die op een vaste afstand van elkaar zijn geplaatst binnen de lay-out van de krachtcentrale. Waterbehandelings- en irrigatiepompinstallaties passen dit koppelingstype ook toe wanneer de plaatsing van de pomp en de motor gescheiden is door structurele of onderhoudstoegangsvereisten, waardoor het koppel over de opening kan reizen terwijl de membraansecties eventuele daaruit voortvloeiende verkeerde uitlijning op elk verbindingspunt opvangen.

Waar moet op worden gelet voordat dit koppelingstype wordt geselecteerd en geïnstalleerd?

De selectie begint met het bevestigen van de koppel- en rotatiesnelheidsvereisten van de aangesloten apparatuur ten opzichte van het nominale vermogen van de koppeling, samen met het meten van de daadwerkelijke installatieoverspanning, zodat de tussenaslengte correct kan worden gespecificeerd voor het betreffende aandrijfsysteem. De diameter van de asboring en de spiebaanafmetingen aan zowel de aandrijf- als de aangedreven zijde moeten nauwkeurig overeenkomen met de koppelingsnaven, omdat een slecht passende verbinding trillingen kan veroorzaken, ongeacht hoe goed het membraansamenstel zelf geschikt is voor de toepassing.
