Structurele ontwerpkenmerken van pruimvormige elastische koppeling

Het ontwerp van een pruimvormige elastische koppeling richt zich op stabiele koppeloverdracht, trillingsreductie en de mogelijkheid om verkeerde uitlijning van de as tijdens mechanische werking op te vangen. De structuur bestaat doorgaans uit twee nauwkeurig bewerkte metalen naven en een inzetstuk van elastomeer in de vorm van een meerlobbig pruim- of sterelement. Dit ontwerpconcept hangt nauw samen met het werkingsprincipe van een Kaakkoppeling en spinkoppeling , waarbij een flexibel element dat tussen twee naven is geplaatst, schokken absorbeert en lichte beweging tijdens bedrijf mogelijk maakt. Het elastomeer inzetstuk is tussen de klauwen van de naven geïnstalleerd, waardoor torsieflexibiliteit mogelijk is en tegelijkertijd een sterke koppeloverdrachtsefficiëntie behouden blijft. De geometrie van het pruimen inzetstuk verdeelt de spanning over meerdere contactoppervlakken, waardoor plaatselijke krachtconcentratie tijdens rotatie wordt voorkomen. Wanneer het koppel via de koppeling wordt overgebracht, wordt het elastomeer lichtjes samengedrukt in de kaaksleuven, waardoor energieschommelingen worden geabsorbeerd en het krachtoverdrachtsproces wordt vergemakkelijkt. Deze structurele aanpak verbetert de operationele stabiliteit en vermindert trillingen tussen aangesloten machines. Bovendien vermindert het ontwerp het metaal-op-metaal contact, waardoor geluid en mechanische slijtage tijdens langdurig gebruik worden geminimaliseerd.

Zhongye Heavy Industry Technology (Zhenjiang) Co., Ltd. integreert computerondersteunde technische analyses in de structurele ontwikkeling van onze koppelingen. Door middel van digitale modellering en mechanische simulatie analyseren we vervormingspatronen van het elastische spinelement en evalueren we de spanningsverdeling tijdens koppelbelasting. Met dit proces kunnen onze ingenieurs het profiel van het pruimvormige inzetstuk verfijnen, zodat onze koppeling tijdens bedrijf een consistente elasticiteit en structureel evenwicht behoudt. Dankzij het modulaire ontwerpprincipe kan de koppeling zich ook aanpassen aan verschillende asgroottes en koppelniveaus. Door de naafafmetingen en de elastomeerhardheid aan te passen produceert Zhongye Heavy Industry Technology (Zhenjiang) Co., Ltd. pruimvormige elastische koppelingen die op dezelfde manier functioneren als geavanceerde Jaw Coupling- en Spider Coupling-systemen, terwijl de hoge efficiëntie behouden blijft voor een breed scala aan industriële toepassingen, waaronder mijnbouw, metallurgie, waterapparatuur en havenmachines.

Materiaalkeuze heeft rechtstreeks invloed op de structurele prestaties en duurzaamheid van een pruimvormige elastische koppeling. De naven zijn doorgaans vervaardigd uit hoogwaardig gelegeerd staal of koolstofstaal, waardoor voldoende stijfheid wordt gegarandeerd om hoge koppelbelastingen te weerstaan ​​zonder vervorming. Warmtebehandelingsprocessen verbeteren de oppervlaktehardheid en weerstand tegen vermoeidheid, waardoor de naven hun maatnauwkeurigheid behouden tijdens continue rotatie. De ontwerpprincipes die worden gebruikt in Jaw Coupling- en Spider Coupling-systemen zijn ook hier van toepassing, waarbij een stijve naafstructuur een flexibel elastomeerelement ondersteunt dat schokken en trillingen absorbeert. Het elastomeer inzetstuk, gewoonlijk een spinelement genoemd, is het kernonderdeel dat verantwoordelijk is voor de flexibiliteit. Het materiaal dat voor deze spin wordt gebruikt, moet een balans bieden tussen elasticiteit, treksterkte en weerstand tegen vermoeidheid. Als het materiaal te zacht is, neemt de efficiëntie van de koppeloverdracht af; als het te hard is, wordt de trillingsabsorptie beperkt. Ingenieurs moeten daarom elastomeren selecteren met een geschikte Shore-hardheid om te voldoen aan de operationele koppelvereisten. Materialen zoals polyurethaan of gespecialiseerd synthetisch rubber worden vaak gebruikt vanwege hun weerstand tegen slijtage, blootstelling aan olie en temperatuurschommelingen.

Zhongye Heavy Industry Technology (Zhenjiang) Co., Ltd. voert uitgebreide materiaaltests uit om consistente prestaties te garanderen. Laboratoriumtests omvatten evaluatie van de treksterkte, meting van de compressiezetting, dynamische vermoeidheidstesten en analyse van thermische veroudering. Deze tests bevestigen dat de elastomeerspin zijn flexibiliteit behoudt gedurende miljoenen rotatiecycli zonder scheuren of permanente vervorming. De interactie tussen naafmateriaal en spinmateriaal beïnvloedt ook de algehele efficiëntie van de koppeling. De metalen kaken moeten gladde en nauwkeurige contactoppervlakken hebben, zodat het spinelement gelijkmatig kan worden samengedrukt tijdens de koppeloverdracht. Door geoptimaliseerde materiaalcombinaties zorgt Zhongye Heavy Industry Technology (Zhenjiang) Co., Ltd. ervoor dat onze pruimvormige elastische koppelingen prestaties leveren die vergelijkbaar zijn met hoogwaardige Jaw Coupling- en Spider Coupling-systemen die veel worden gebruikt in industriële krachtoverbrenging. Dankzij dit uitgebalanceerde materiaalontwerp kunnen onze koppelingen betrouwbaar functioneren in veeleisende omgevingen zoals mijnbouwapparatuur, metallurgische machines, hefsystemen en waterbehandelingsfaciliteiten.

Een belangrijk structureel kenmerk van een pruimvormige elastische koppeling is het vermogen ervan om verkeerde uitlijning van de as op te vangen, terwijl een efficiënte koppeloverdracht behouden blijft. Tijdens de installatie van machines of langdurig gebruik wordt een perfecte uitlijning tussen aangesloten assen zelden gehandhaafd. Thermische uitzetting, mechanische trillingen en structurele beweging kunnen een hoekige, parallelle of axiale verkeerde uitlijning veroorzaken. Het elastische spinelement in de koppeling compenseert deze afwijkingen zonder overmatige spanning op de assen of lagers over te brengen. Dit functionele concept weerspiegelt het bedieningsgedrag van een kaakkoppeling en spinkoppeling, waarbij de elastomeerspin tussen de metalen kaken buigt. Het pruimvormige ontwerp maakt gecontroleerde vervorming onder belasting mogelijk, waardoor de koppeling uitlijningsafwijkingen kan absorberen en tegelijkertijd de rotatiebeweging soepel kan overbrengen. De meerdere lobben van de spin verdelen de torsiespanning over verschillende contactpunten, waardoor plaatselijke vermoeidheid wordt voorkomen.

Een hoekafwijking treedt op wanneer de twee assen elkaar onder een kleine hoek kruisen in plaats van een rechte lijn te vormen. In deze situatie buigt het spinelement zijdelings terwijl de naven roteren, waardoor wordt voorkomen dat buigspanning de assen bereikt. Parallelle verkeerde uitlijning treedt op wanneer assen evenwijdig blijven maar lateraal verschuiven. De elastische spin absorbeert deze verplaatsing door compressie en expansie in de kaaksleuven. Axiale verkeerde uitlijning, die kan optreden als gevolg van thermische groei bij systemen met lange schacht, wordt ook opgevangen door lichte compressie van het elastomeer inzetstuk. Zhongye Heavy Industry Technology (Zhenjiang) Co., Ltd. maakt gebruik van eindige-elementenanalyse en rotatietestapparatuur om de tolerantie voor verkeerde uitlijning in onze koppelingen te evalueren. Deze tests meten de torsiestijfheid, hoekflexibiliteit en trillingsniveaus onder gesimuleerde bedrijfsomstandigheden. Ons technische team past de geometrie van de spin en de materiaalhardheid aan om de flexibiliteit te optimaliseren en tegelijkertijd het koppelvermogen te behouden. Door deze ontwerpaanpak produceert Zhongye Heavy Industry Technology (Zhenjiang) Co., Ltd. pruimvormige elastische koppelingen die een betrouwbare compensatie voor verkeerde uitlijning bieden, vergelijkbaar met geavanceerde Jaw Coupling- en Spider Coupling-systemen die worden gebruikt in moderne industriële apparatuur.

Industriële machines werken vaak onder wisselende belastingsomstandigheden, vooral in apparatuur zoals transportbanden, brekers, pompen en kranen. Deze machines ervaren koppelpieken tijdens het starten, remmen of plotselinge belastingsveranderingen. De pruimvormige elastische koppeling absorbeert deze schokken door elastische vervorming van het spin-inzetstuk, dat fungeert als torsiebuffer tussen de twee naven. Het spinelement wordt lichtjes samengedrukt wanneer het koppel plotseling toeneemt, waardoor mechanische energie wordt opgeslagen in het elastomeermateriaal. Terwijl de belasting zich stabiliseert, keert het materiaal geleidelijk terug naar zijn oorspronkelijke vorm, waarbij de opgeslagen energie op een gecontroleerde manier vrijkomt. Dit proces vermindert plotselinge mechanische spanningen en versoepelt het krachtoverbrengingsproces. Hetzelfde principe wordt veel gebruikt in Jaw Coupling- en Spider Coupling-ontwerpen, waarbij het spinelement dient als dempende interface tussen metalen naven.

De meerlobbige pruimvorm verbetert de trillingsabsorptie door de drukkrachten gelijkmatig over het inzetstuk te verdelen. In plaats van de kracht op één enkel oppervlak te concentreren, neemt elke lob deel aan het absorberen van torsiefluctuaties. Dit ontwerp vermindert de trillingsamplitude en beperkt het geluid dat wordt gegenereerd door roterende machines. Zhongye Heavy Industry Technology (Zhenjiang) Co., Ltd. evalueert de dempingsprestaties met behulp van dynamische testapparatuur die trillingsniveaus, koppelfluctuatierespons en rotatiestabiliteit meet. Onze ingenieurs analyseren hoe verschillende niveaus van elastomeerhardheid de trillingsreductie en de efficiëntie van de koppeloverdracht beïnvloeden. De resultaten van deze tests vormen een leidraad voor het ontwerp van spin-inserts die geschikt zijn voor verschillende industrieën. Zachtere elastomeren zorgen bijvoorbeeld voor een hoger dempingsvermogen voor pompen en compressoren, terwijl hardere materialen een groter koppelvermogen bieden voor zware mijnbouwmachines. Door geoptimaliseerde spingeometrie te combineren met een duurzame naafconstructie, ontwikkelt Zhongye Heavy Industry Technology (Zhenjiang) Co., Ltd. pruimvormige elastische koppelingen die effectief presteren in veeleisende industriële omgevingen en tegelijkertijd dezelfde mechanische voordelen delen als geavanceerde Jaw Coupling- en Spider Coupling-oplossingen.

Het structurele ontwerp van een pruimvormige elastische koppeling maakt een modulaire configuratie mogelijk, waardoor de koppeling kan worden aangepast aan verschillende machinegroottes en operationele vereisten. De koppeling bestaat uit twee naven en een verwijderbaar spin-inzetstuk, waardoor onderhoud en vervanging eenvoudig zijn. Dit modulaire concept is vergelijkbaar met de structuur van een Jaw Coupling of Spider Coupling, waarbij het elastomeerelement onafhankelijk van de metalen naven kan worden vervangen. Verschillende machinesystemen vereisen verschillende koppelcapaciteiten en asdiameters. Dankzij het modulaire koppelingsontwerp kunnen ingenieurs de juiste naafmaten selecteren en tegelijkertijd elastomeer spinnen met verschillende hardheidsniveaus kiezen. Deze flexibiliteit vereenvoudigt de integratie van apparatuur en zorgt voor consistente prestaties voor verschillende toepassingen. Zhongye Heavy Industry Technology (Zhenjiang) Co., Ltd. produceert een breed scala aan koppelingsgroottes ter ondersteuning van diverse industrieën. Onze modulaire aanpak ondersteunt ook configuraties op maat voor niet-standaard apparatuur. Ingenieurs kunnen de afmetingen van de naafboringen, spiebaanprofielen en spinhardheid aanpassen aan specifieke bedrijfsomstandigheden.

De onderhoudsefficiëntie verbetert ook door modulair ontwerp. Wanneer het spinelement na langdurig gebruik slijtage vertoont, kunnen technici het oude inzetstuk verwijderen en een nieuw inzetstuk installeren zonder het hele aandrijfsysteem te demonteren. Dit vermindert de stilstandtijd en vereenvoudigt de onderhoudsprocedures. Door schaalbare ontwerpprincipes zorgt Zhongye Heavy Industry Technology (Zhenjiang) Co., Ltd. ervoor dat onze pruimvormige elastische koppelingen compatibel blijven met een breed scala aan industriële machines, terwijl de operationele flexibiliteit behouden blijft die doorgaans wordt geassocieerd met hoogwaardige Jaw Coupling- en Spider Coupling-assemblages.

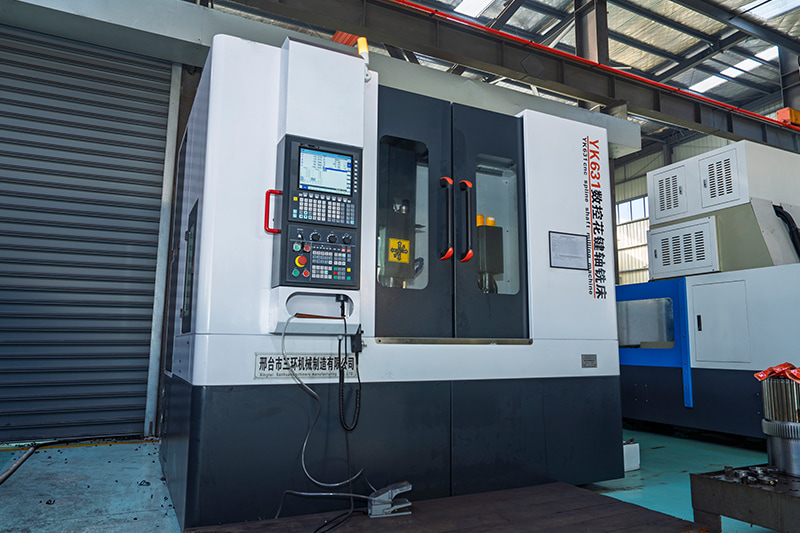

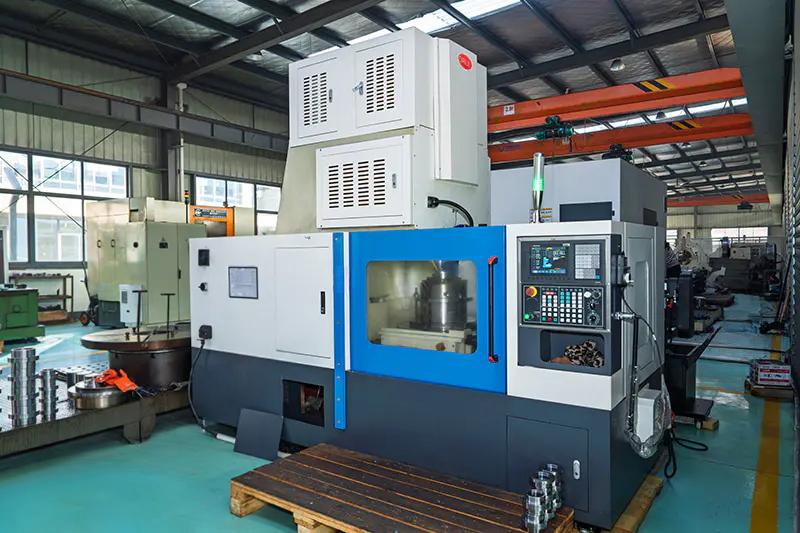

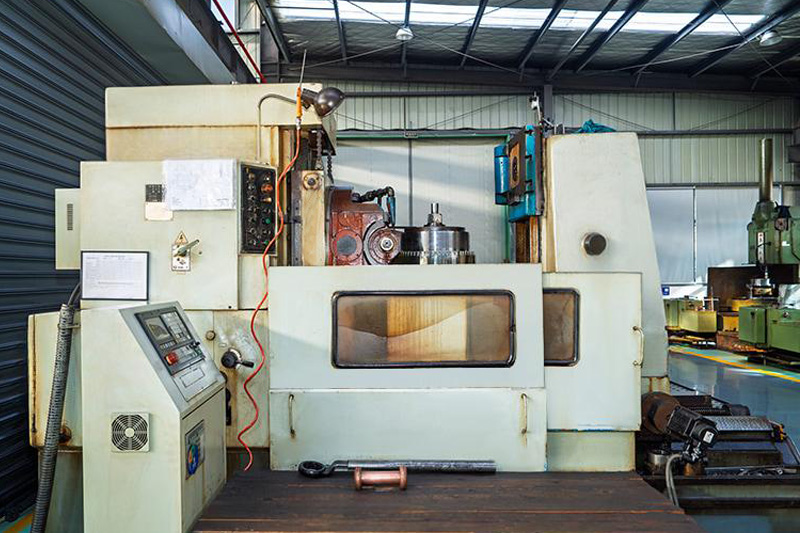

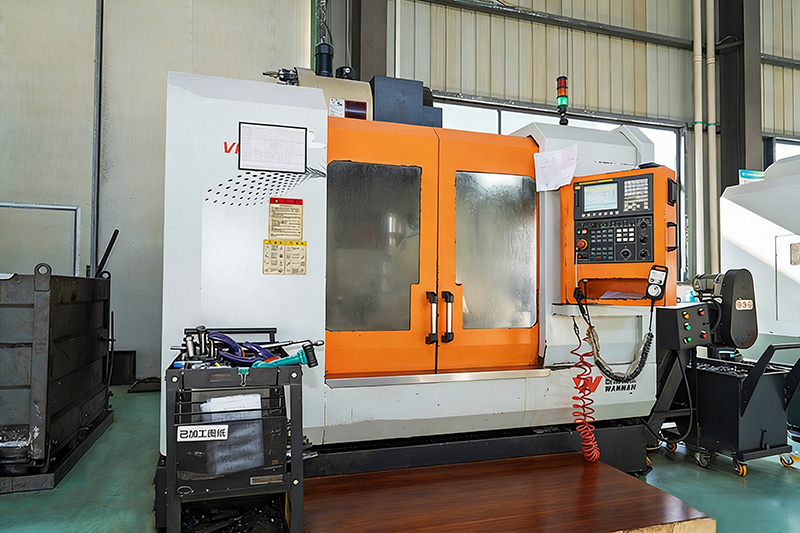

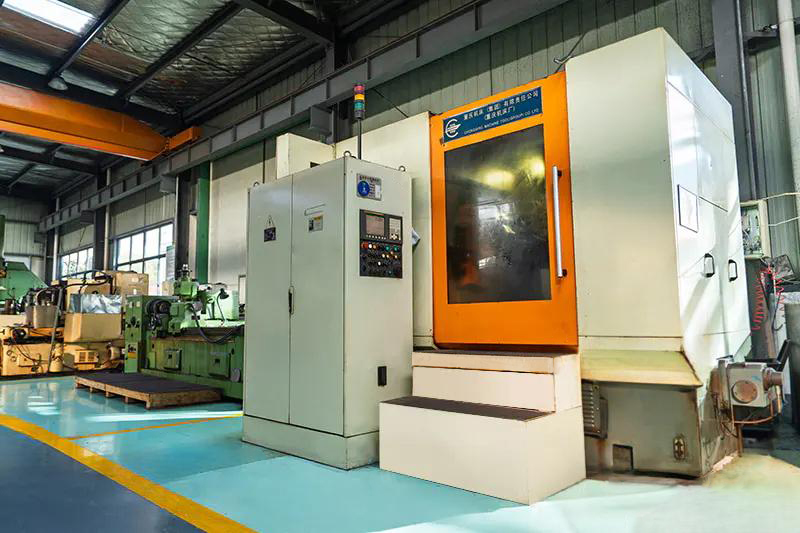

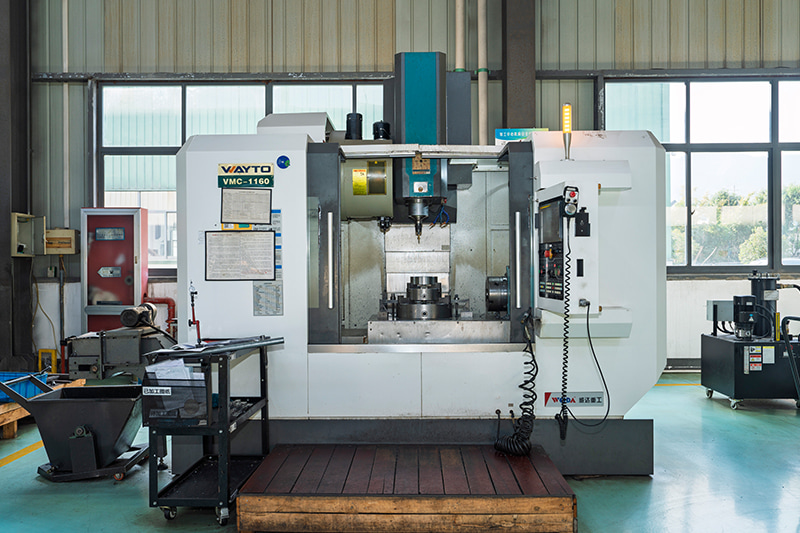

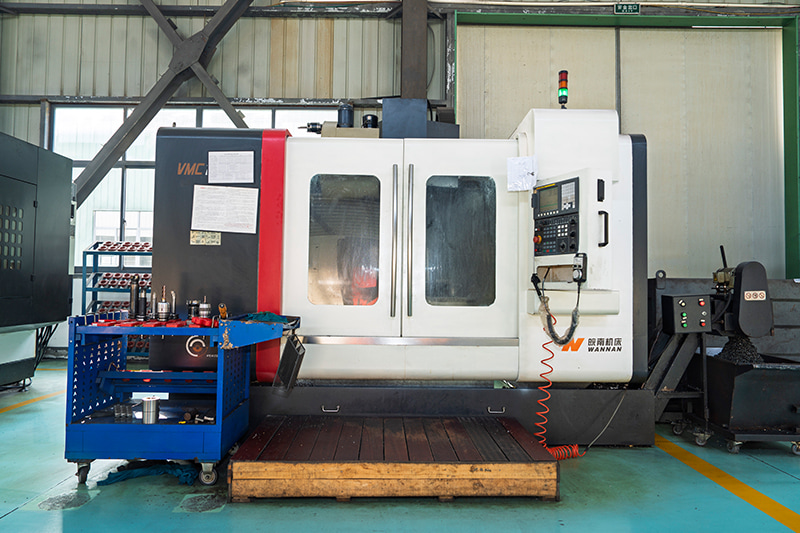

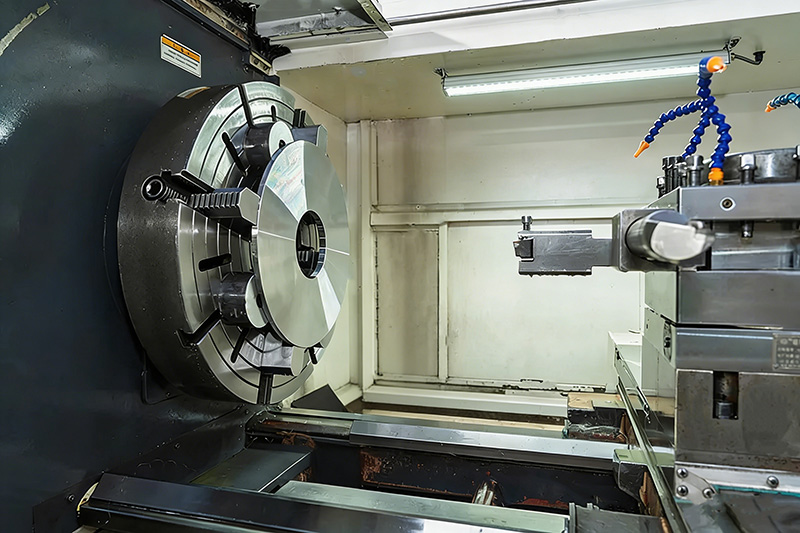

Nauwkeurige productieprocessen spelen een belangrijke rol in de structurele prestaties van een pruimvormige elastische koppeling. De naven moeten met hoge maatnauwkeurigheid worden bewerkt om de uitlijning tussen de verbonden assen te behouden. Elke onbalans of excentriciteit kan leiden tot trillingen, ongelijkmatige compressie van de spin en een kortere operationele levensduur. Zhongye Heavy Industry Technology (Zhenjiang) Co., Ltd. exploiteert geavanceerde productiefaciliteiten, waaronder zware werkplaatsen en precisiewerkplaatsen uitgerust met CNC-bewerkingscentra. Deze faciliteiten stellen ons in staat koppelingsnaven te produceren met nauwkeurige toleranties en gladde oppervlakteafwerkingen. Tijdens de productie worden de naafboringen machinaal bewerkt om de asafmetingen nauwkeurig aan te passen, waardoor een goede pasvorm en koppeloverdracht wordt gegarandeerd. De kaakprofielen zijn ook zorgvuldig bewerkt, zodat het spininzetstuk tijdens de rotatie gelijkmatig contact maakt met elk oppervlak. Dit precisieniveau is ook essentieel bij de productie van kaakkoppelingen en spinkoppelingen, waar oneffen oppervlakken voortijdige slijtage van het elastomeer kunnen veroorzaken.

Assembly procedures are carefully controlled to ensure correct installation of the spider insert and secure attachment of the hubs to the shafts. Alignment verification and dynamic balancing tests confirm that the assembled coupling rotates smoothly without excessive vibration. Through strict quality control measures, Zhongye Heavy Industry Technology (Zhenjiang) Co., Ltd. maintains consistent production standards. This ensures that our plum shaped elastic couplings deliver stable performance comparable to reliable Jaw Coupling and Spider Coupling products used in heavy industrial transmission systems.
