Hoe remtrommeltandwielkoppelingen dubbele betrouwbaarheid bieden

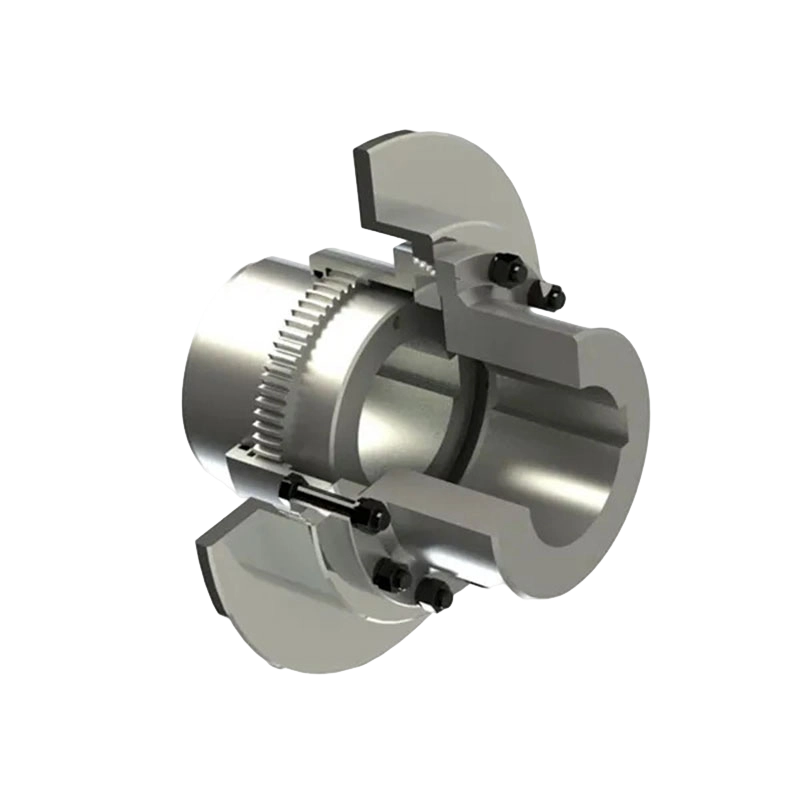

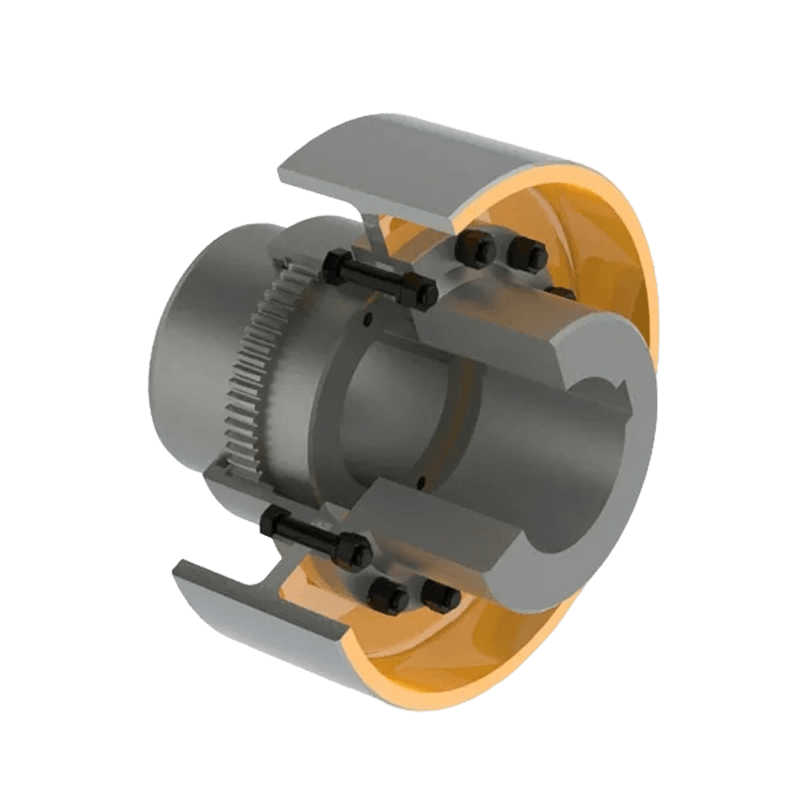

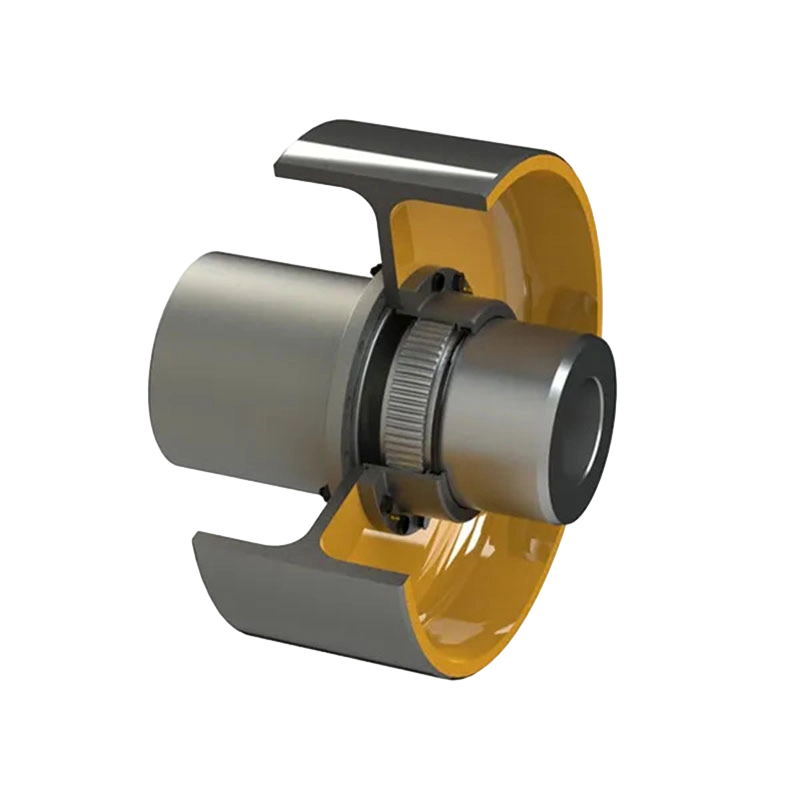

Een remtrommeltandwielkoppeling combineert koppeloverbrenging en remoppervlakfunctie in één enkel onderdeel

A koppeling remtrommelversnelling levert betrouwbaarheid met twee functies bij zware krachtoverbrenging, omdat het twee structureel verschillende taken tegelijk uitvoert: het brengt het rotatiekoppel over tussen twee assen via in elkaar grijpende tandwieltanden, en het biedt een geïntegreerd trommeloppervlak waar een remschoen of band tegenaan kan klemmen om de aandrijflijn te vertragen of te stoppen. In plaats van een afzonderlijke remtrommel op zijn eigen naaf verderop in de as te monteren, wordt de trommel rechtstreeks in het koppelingslichaam machinaal bewerkt, zodat dezelfde roterende massa die koppel van een motor naar een versnellingsbak, lier of transportband overbrengt, ook als reminterface dient. Door deze integratie wordt één op de as gemonteerd onderdeel uit de aandrijflijn verwijderd, waardoor het aantal afzonderlijke naven, spieën en bevestigingsmiddelen wordt verminderd die anders onafhankelijk uitgelijnd en geïnspecteerd zouden moeten worden. De tandwieltanden zelf spelen een tweede rol naast de pure koppeloverdracht, omdat het gekroonde of trommelvormige tandprofiel een gecontroleerde mate van hoekbeweging tussen de interne en externe tandwielonderdelen mogelijk maakt, wat ervoor zorgt dat de koppeling een verkeerde uitlijning van de as absorbeert zonder afhankelijk te zijn van een flexibel of elastisch materiaal om het werk te doen.

Hoe het ontwerp van niet-elastische tandwielkoppelingen omgaat met verkeerde uitlijning

Flexibele koppelingen die afhankelijk zijn van niet-elastische elementen compenseren een verkeerde uitlijning van de as door relatieve glijdende beweging of speling tussen de bijpassende tandwieltanden, in plaats van door de vervorming van een rubberen huls, veerpakket of elastomere schijf die wordt aangetroffen in ontwerpen van elastische koppelingen. Bij een tandwielkoppeling grijpt een intern getande huls aan op een extern getande naaf, en omdat de externe tanden machinaal zijn bewerkt met een lichte kroon- of trommelkromming in plaats van een recht profiel, kan het gaas hoekafwijkingen tussen de twee assen opvangen terwijl ze roteren. Dit mechanisme betekent dat de koppeling niet afhankelijk is van een slijtagegevoelig rubberen onderdeel dat degradeert onder invloed van hitte, blootstelling aan olie of veroudering door ultraviolette straling, wat allemaal veel voorkomende faalpunten zijn voor elastomere koppelingen die in industriële installaties worden gebruikt.

Omdat er geen elastisch dempingsmateriaal tussen de aandrijf- en aangedreven zijde zit, brengt deze koppelingscategorie het koppel over met een relatief hoge torsiestijfheid, wat betekent dat er zeer weinig rotatievertraging optreedt tussen de rotatie van de ingaande en uitgaande as. Deze eigenschap maakt niet-elastische tandwielkoppelingen een veel voorkomende keuze in systemen waarbij de snelheid stabiel moet blijven en de belastingsomstandigheden relatief constant blijven, zoals walserijaandrijvingen of grote pomptreinen met vaste snelheid, in plaats van in toepassingen met frequente koppelpieken die profiteren van een elastomere buffer.

Tandwielgeometrie en het effect ervan op de belastingsverdeling

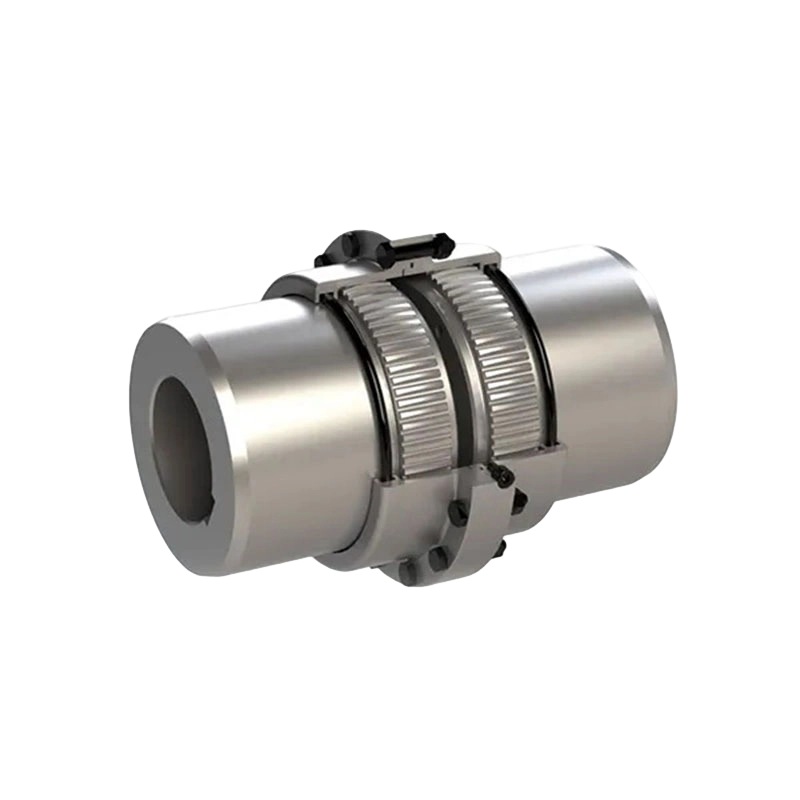

Trommelvormig tandprofiel

De trommelvormige of tonvormige tandvorm die machinaal op het externe tandwielorgaan is aangebracht, verdeelt de contactbelasting gelijkmatiger over het tandvlak vergeleken met een recht gesneden tand, vooral wanneer de koppeling onder enige mate van hoekafwijking werkt. Een recht tandprofiel onder verkeerde uitlijning heeft de neiging de contactspanning aan de tandranden te concentreren, waardoor plaatselijke slijtage wordt versneld en uiteindelijk voortijdige putjes of breuken op die punten met hoge spanning worden veroorzaakt. Het gebogen profiel verschuift dit contactpatroon naar het midden van de tand naarmate de verkeerde uitlijning toeneemt, waardoor de levensduur van de tandwielen gedurende langere gebruiksperioden wordt behouden en de hogere koppelwaarden worden ondersteund waarvoor deze koppelingscategorie is ontworpen.

Productieprecisie en trillingscontrole

De maatnauwkeurigheid tijdens het snijden van tandwielen en warmtebehandeling heeft rechtstreeks invloed op hoe soepel het koppel door het gaas wordt overgedragen zodra de koppeling is geïnstalleerd. Componenten die zijn bewerkt met nauwe toleranties op de tandsteek en de concentriciteit van de boring, verminderen de kleine rotatie-onregelmatigheden die anders trillingen kunnen veroorzaken bij de bedrijfssnelheid van de koppeling, wat van belang is in aandrijflijnen die zijn aangesloten op gevoelige stroomafwaartse apparatuur zoals precisierolstellingen of geïnstrumenteerde transportsystemen waar trillingsoverdracht de meetnauwkeurigheid of productkwaliteit beïnvloedt.

Materialen en oppervlaktebehandeling voor corrosieve of vochtige omgevingen

Koppelingslichamen en tandwielhulzen in deze categorie zijn doorgaans gesmeed of machinaal vervaardigd uit gelegeerd staal dat is geselecteerd vanwege de taaiheid bij impactbelasting, aangezien de koppeling vaak in een aandrijflijnpositie zit waar plotselinge koppelpieken optreden tijdens het opstarten, vastlopen of omkeringen van de belasting in mijnbouw- en materiaalbehandelingsapparatuur. Een oppervlaktecoating, vaak een anticorrosiebehandeling op fosfaat- of zinkbasis, wordt aangebracht op de buitenkant van het koppelingslichaam en het trommeloppervlak om de oxidatie te vertragen in vochtige fabrieksomgevingen, zoals havenbehandelingsapparatuur die wordt blootgesteld aan zoute lucht, of aandrijflijnen van papierfabrieken die in constant vochtige omstandigheden werken. Zonder deze behandeling kan oppervlaktecorrosie op het trommeloppervlak zelf de consistentie van de remwrijving in de loop van de tijd verstoren, waardoor de coating een functionele overweging wordt in plaats van een puur cosmetische overweging.

Veel voorkomende toepassingen waarbij gecombineerd koppel en remfunctie van belang zijn

Aandrijflijnen die zowel een continue koppeloverdracht als een betrouwbaar stopmechanisme op dezelfde aslocatie vereisen, verschijnen in verschillende zware industriële sectoren. De onderstaande tabel geeft aan waar dit koppelingstype doorgaans wordt toegepast en waarom de dubbele functie in elke situatie van belang is.

Referentie technisch assortiment voor serie trommeltandwielkoppelingen

Productlijnen voor trommelvormige tandwielkoppelingen worden doorgaans vervaardigd in een breed scala aan maten, passend bij apparatuur variërend van kleine precisieaandrijvingen tot ultrazware industriële systemen. Hieronder wordt een representatief specificatiebereik weergegeven, gebaseerd op een gestandaardiseerde serie trommeltandwielkoppelingen.

Dankzij dit brede maatbereik kunnen ingenieurs een koppeling selecteren die past bij het specifieke koppel, de snelheid en de asafmetingen van een bepaalde aandrijflijn, in plaats van een compromis te accepteren tussen te kleine componenten die voortijdig slijten en te grote componenten die onnodige roterende massa aan het systeem toevoegen.

Installatieoverwegingen en onderhoudsintervallen

Bij het installeren van een remtrommeltandwielkoppeling zijn doorgaans minder afzonderlijke onderdelen betrokken dan bij een asindeling met een onafhankelijke remtrommelnaaf, aangezien het trommeloppervlak en het tandwielkoppelingslichaam als één machinaal bewerkt samenstel aankomen in plaats van als twee componenten die afzonderlijke spie- en uitlijningscontroles vereisen. Deze vereenvoudigde lay-out heeft de neiging de stilstandtijd tijdens de eerste installatie en tijdens latere onderhoudsintervallen te verkorten, omdat technici met één roterend samenstel werken in plaats van de uitlijning tussen twee afzonderlijk gemonteerde naven te coördineren. Routineonderhoud omvat doorgaans periodieke smering van de tandwieloverbrenging, omdat het glijdende contact tussen interne en externe tanden wrijving veroorzaakt waardoor regelmatig vet moet worden aangevuld, samen met visuele inspectie van het trommeloppervlak op slijtagegroeven of beglazing die kunnen ontstaan ​​door herhaaldelijk contact met de remschoen gedurende jaren van dienst.

Waarom dubbelfunctioneel ontwerp van belang blijft in zware industriële aandrijflijnen

Terwijl zware machines in de staalproductie, mijnbouw en materiaaloverslag een hoger koppelvermogen blijven eisen naast strengere veiligheidseisen voor het stoppen en vasthouden van de last, blijft de aantrekkingskracht van het combineren van koppeloverbrenging en remfunctie binnen één enkel machinaal bewerkt onderdeel relevant voor de manier waarop ingenieurs compacte, bruikbare aandrijflijnen ontwerpen. Een remtrommeltandwielkoppeling voldoet aan beide vereisten zonder een aparte op de as gemonteerde remnaaf toe te voegen, en biedt een lay-out die de afwijkingstolerantie van de tandwielkoppelingstechnologie ondersteunt, naast de stopfunctie waar zwaar roterende apparatuur van afhankelijk is voor een veilige werking.
